Question

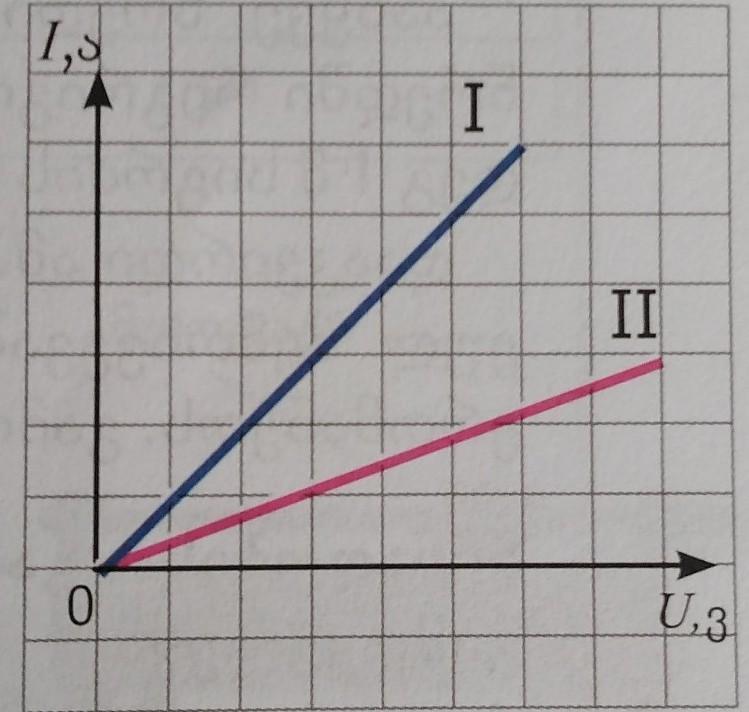

На рисунке показан график зависимости тока от напряжения для двух разных проводников. Сравните сопротивления проводников между собой.

​

Answer 1

Ответ:

сопротивление второго в 3 раза больше первого.

Объяснение:

Предположим что одна клеточка напряжения 1 вольт и одна клеточка тока 1 ампер. Рассмотрим точку с напряжением 3 вольта. Для второго резистора это будет 1 ампер, а для первого резистора 3 ампера. Не трудно заметить по закону Ома R=U/I для второго R=3/1=3 Ом а для первого R=3/3=1 Ом
