Ответы

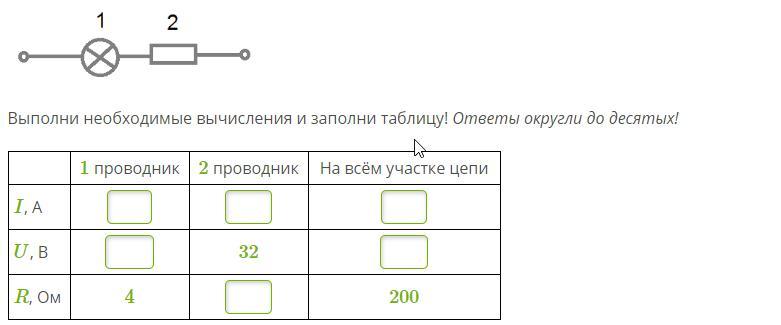

Начинать надо с нижней строки - сопротивления. На схеме изображено последовательное соединение лампы и резистора. При последовательном соединении общее сопротивление равно сумме отдельных сопротивлений:
Rобщ = R1 + R2, тогда:
R2 = Rобщ - R1 = 200 - 4 = 196 Ом
Далее найдём силу тока во втором проводнике:
I2 = U2/R2 = 32/196 = 0,16326... = 0,2 A
При последовательном соединении сила тока одинакова на всём участке цепи, поэтому во всех ячейках первой строки будет одно и то же значение:
I1 = I2 = Iобщ
Найдём напряжение на 1 проводнике:
U1 = I1*R1 = 0,2*4 = 0,8 В
И общее напряжение:
Uобщ = U1 + U2 = 32 + 0,8 = 32,8 В
Или по закону Ома:
Uобщ = Iобщ*Rобщ = 0,2*200 = 40 В - ответ получился больше, потому что когда мы искали силу тока, то округлили значение до десятых, как и просят в задании. Если бы взяли 0,16 А, то значение общего напряжения было бы гораздо ближе к найденному:
Uобщ = Iобщ*Rобщ = 0,16*200 = 32 В
Поэтому лучше использовать первую формулу для нахождения общего сопротивления:
Uобщ = U1 + U2 = 32 + 0,8 = 32,8 В.
