Question

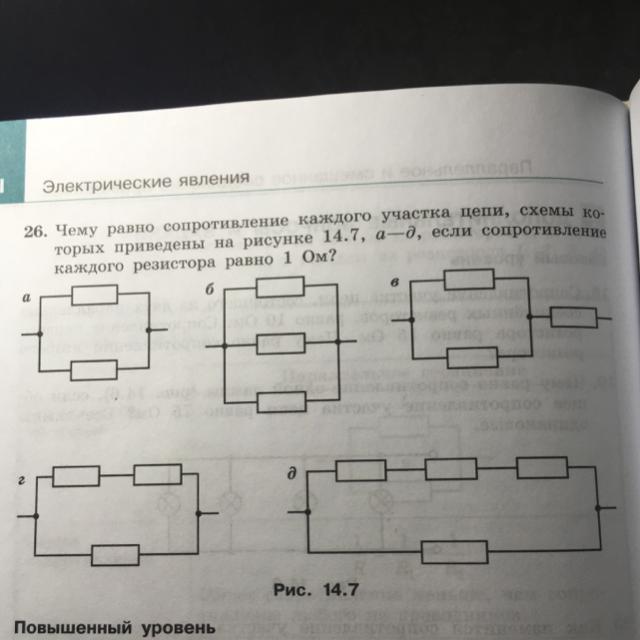

Чему равно сопротивление каждого участка цепи, схемы которых приведены на рисунке 14.7, а-д, если сопротивление каждого резистора равно 1 Ом?

Answer 1

Ответ:

для последовательного соединения R=R1+R2+R3...

для параллельного $\frac{1}{R}$=$\frac{1}{R1}$+$\frac{1}{R2}$+$\frac{1}{R3}$+...  для двух параллельных можно R=$\frac{R1*R2}{R1+R2}$

а) R=$\frac{1*1}{1+1}$=1/2=0.5 Ом

б) 1/R=1/R1+1/R2+1/R3=3/R → R=1/3=0.3(3) Ом

в)R=0.5+R=1.5 Ом

г) 1/R=1/2+1/1=1/2+2/2=3/2 → R=2/3=0.6(6)

l) R=3*1/3+1=3/4=0.75 Ом

Объяснение:

Answer 2

Ответ:

а)0.5 Ом б)1/3 Ом в)1.5 Ом г)2/3 Ом д)0.75 Ом

Объяснение:

считаем сопротивление согласно правил R=R1+R2+...+Rn для последовательного подключения и 1/R=1/R1 +1/R2 +..... +1/Rn для параллельного подключения
