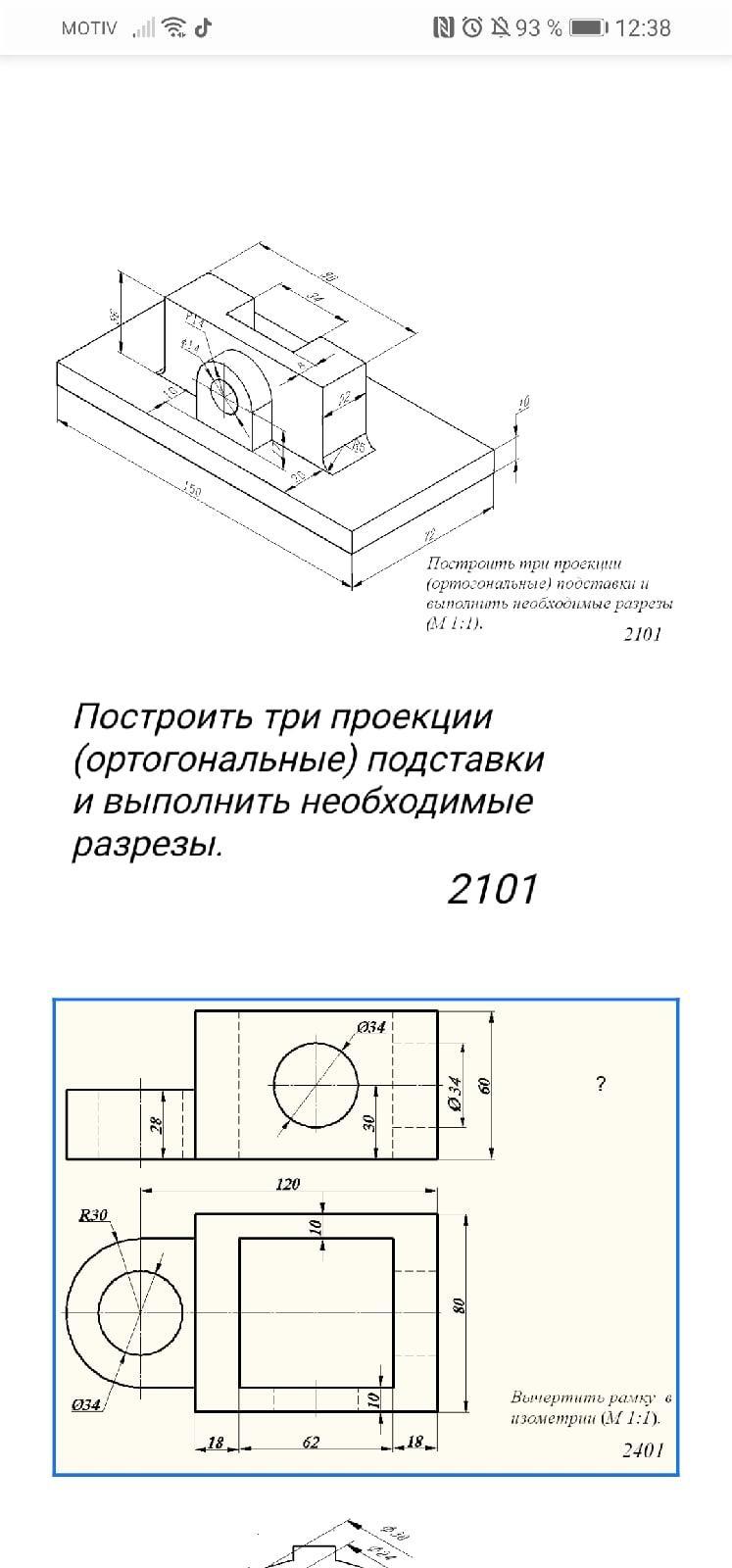

Построить три проекции (ортогональные) подставки и выполнить необходимые разрезы. 2101

Приложения:

Ответы

Ответ дал: Букса

Ответ:

Объяснение:

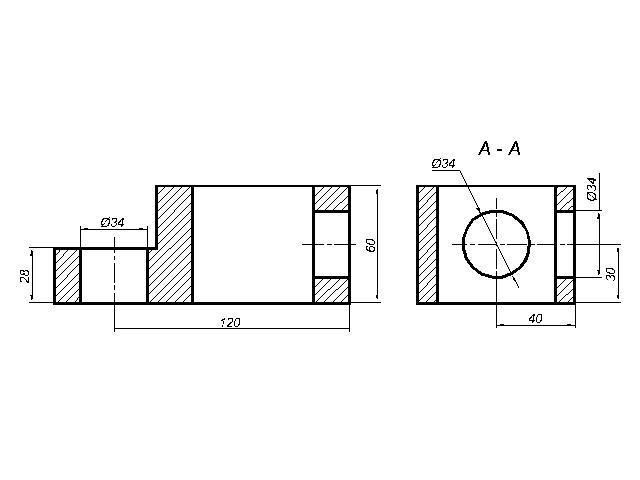

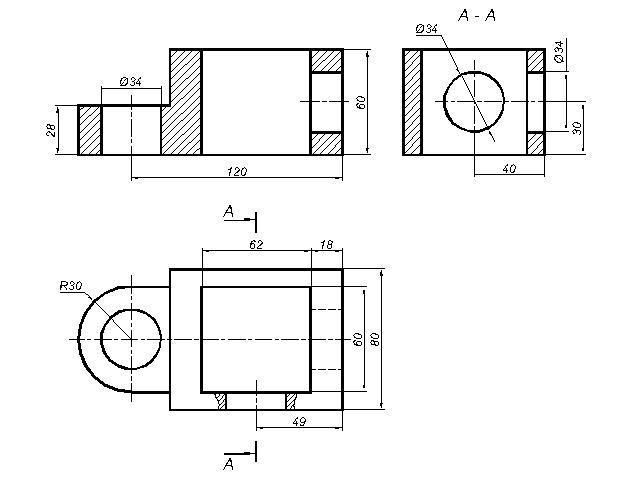

Главный вид (спереди) заменила фронтальным разрезом (обозначать не нужно).

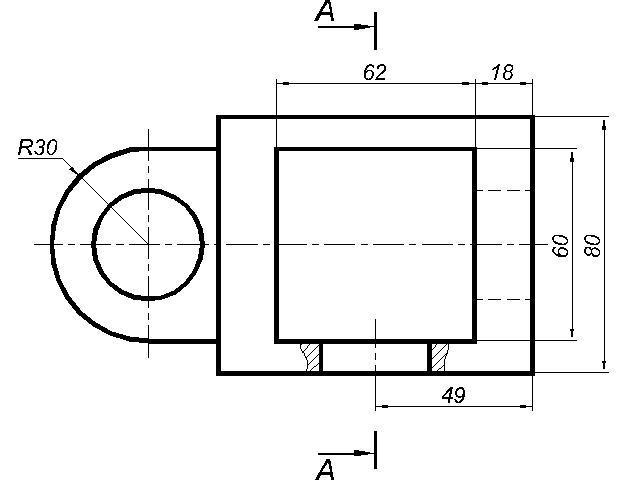

На виде сверху выполнила местный разрез - показала размер от стенки до центра отверстия, т.к. размеры не указывают по невидимым линиям.

Вид слева заменила разрезом А-А.

Приложения:

bininimoon: Вот что мне ответили:

bininimoon: у такой детали есть плоскость симметрии, в таком надо только половину рассечь или даже местные разрезы

bininimoon: Это как?

Букса: Возможно, педагог имел ввиду вид слева, но делать 1/2 вида + 1/2 разреза - нельзя, т.к. на левой стенке нет отверстия и разрез А-А это показывает. Можно только полностью начертить вид слева и выполнить на правой стенке местный разрез (как на виде сверху).
