Question

ДАЮ 50 БАЛЛО
Реши задачи на соединение:

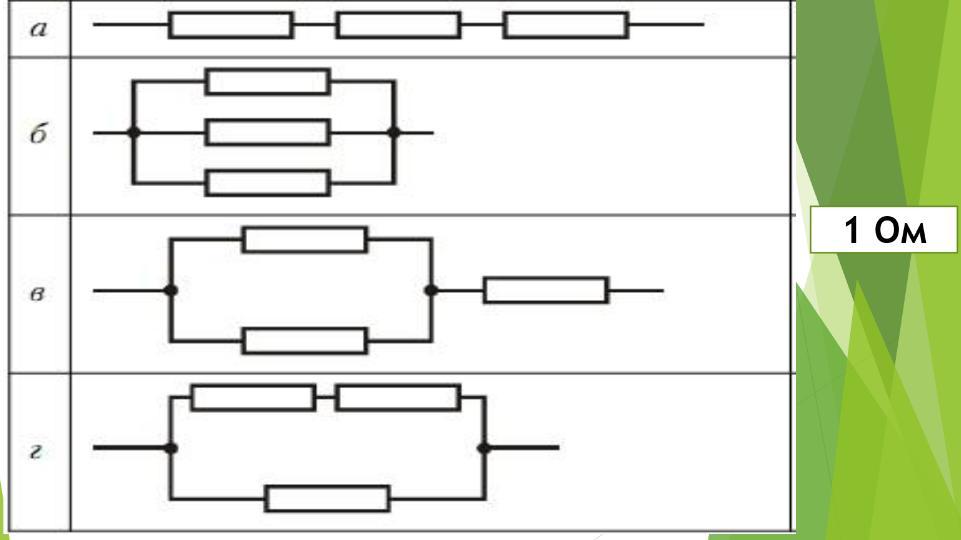

перед вами 4 схемы. Для
каждой определить
общее сопротивления
считая, что все
сопротивления
одинаковый и равны 1Ом.

Answer 1

Ответ:

3 Ом  - последовательное соединение. просто складываем

1/3 Ом - параллельное. 1/R= 1/r+1/r+1/r = 3/r   R = r/3

1,5 Ом  - параллельный участок  1/R= 1/r+1/r = 2/r R =r/2, плюс последовательный

2/3 Ом - 1/R= 1/r+2/r

так норм?
