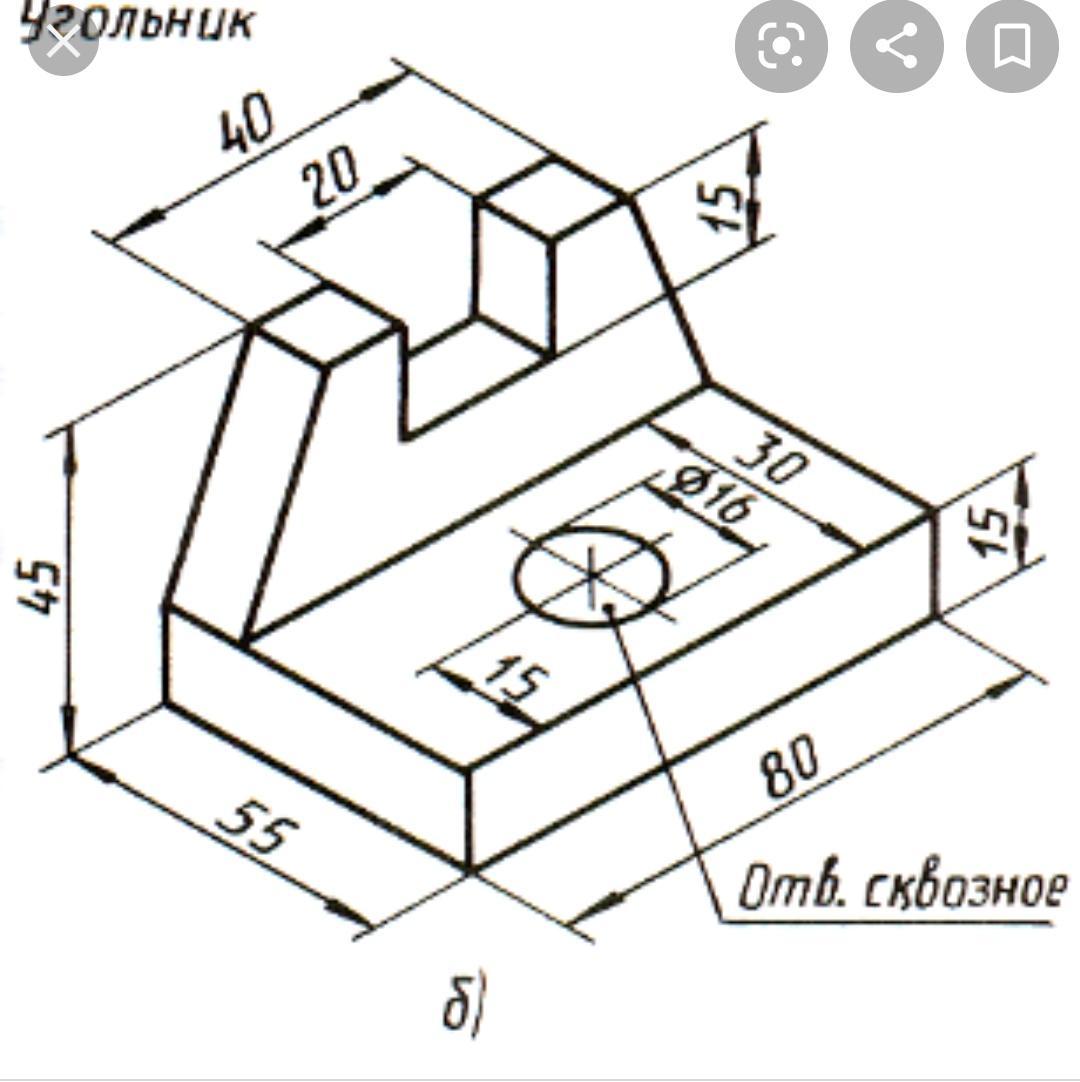

Проверить правильно ли я построил 3 вида угольника если че-то не так подскажите где исправить.
Ответы
Ответ:
Я выполнила чертёж в масштабе 1:1, и вам необходимо его повторить самому, чтобы научиться отмерять правильные размеры, правильно проставлять размеры около чертежа.
К сожалению ошибок при выполнении чертежа очень много:
1) На виде слева: неверно расположено цилиндрическое отверстие и вид не соответствует размерам.
2) На виде сверху надо вынести размер диаметра за пределы чертежа.
3) Цифры должны быть высотой 5 мм, а у вас они очень маленькие и не соответствуют чертёжному шрифту.
4) Стрелки должны быть длиной 5-6 мм, а у вас они очень короткие.
5) Удаление размерных линий от контура чертежа должно быть 10 мм.
6) цифры проставляются или сверху от размерной линии , или слева от неё. У вас много размеров проставлены не с той стороны от размерных линий.
7) Часть размеров повторяются на разных видах, что неверно.
8) Подписывать виды не надо, их расположение говорит само за себя.
Надеюсь, что смогла вам помочь.
