Question

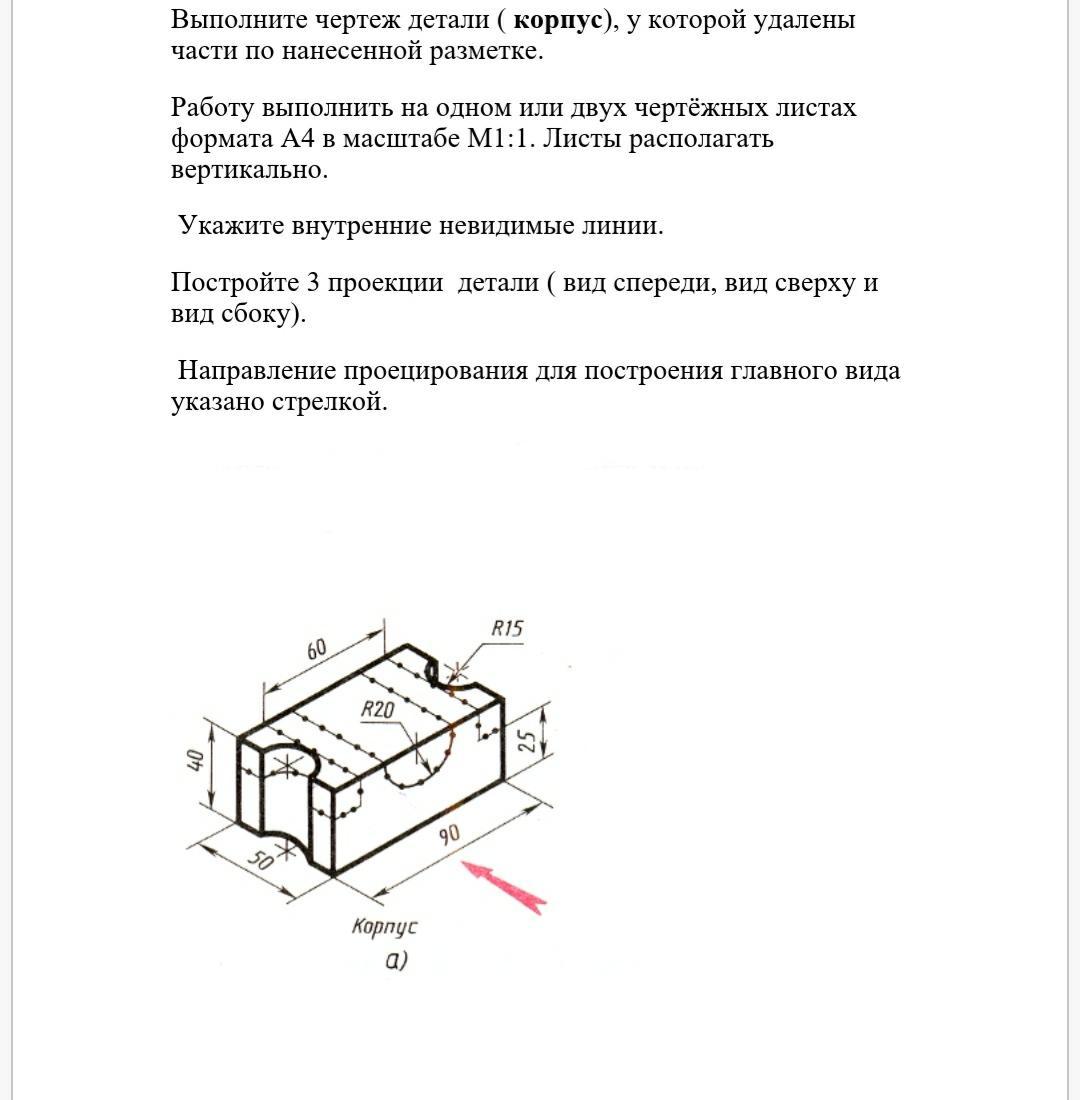

Нужно выполнить задание по черчению, помогите, пожалуйста, сделать хотя бы набросок того, как это должно выглядеть.
Начертить саму фигуру, у которой удалены части по нанесенной разметке, три её вида и скрытые линии

Answer 1

Ответ:

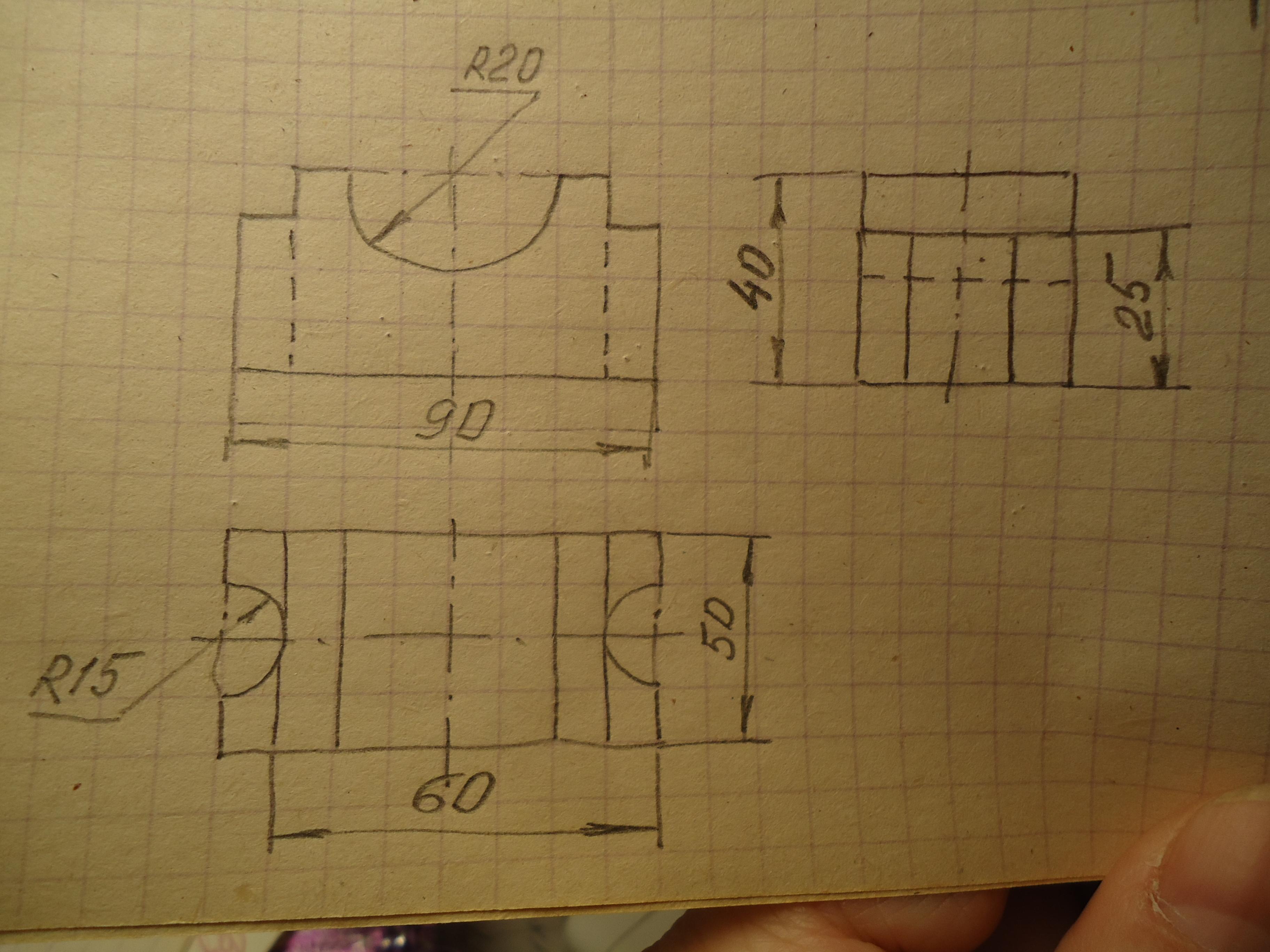

Чертёж детали из трёх пропорций см. на фото.

Чертёж выполнен от руки с сохранением пропорций на глаз.

  Надеюсь, что смогла вам помочь.
