Question

По двум заданным видам детали (спереди и сверху) построить вид
слева. Построить аксонометрическую проекцию детали

Answer 1

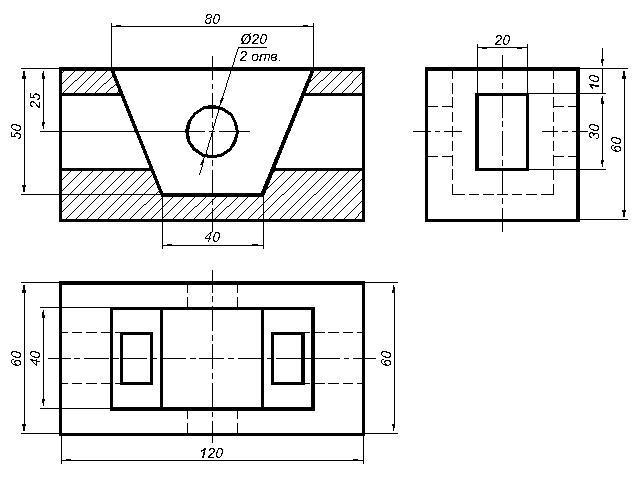

Ответ:

Объяснение:

Вид спереди заменила фронтальным разрезом, т.к. размеры не указывают по невидимым линиям.

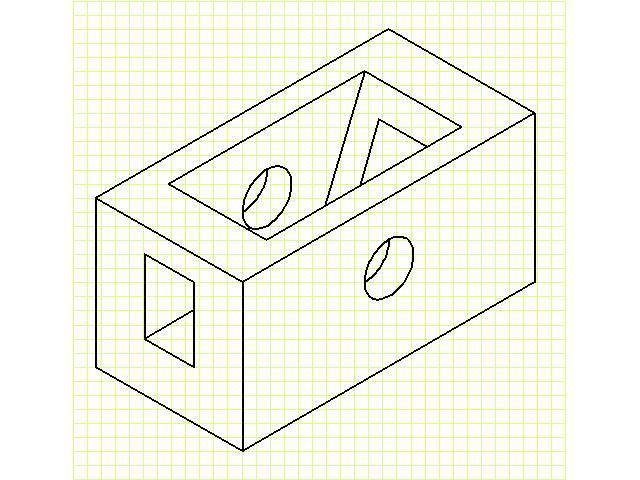

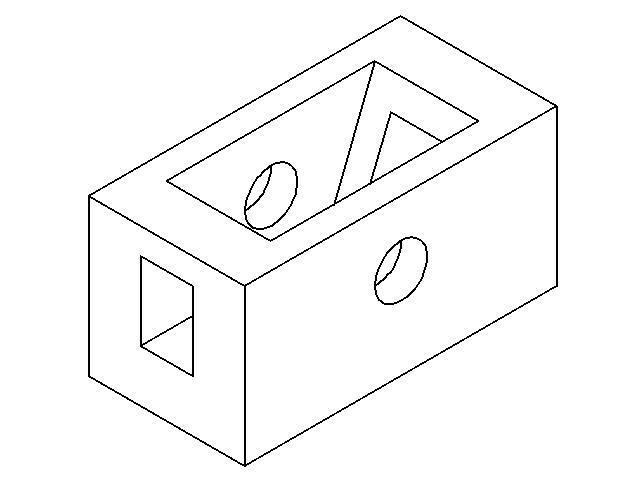

Начертила изометрию всей детали и с вырезом 1/4 части детали.
