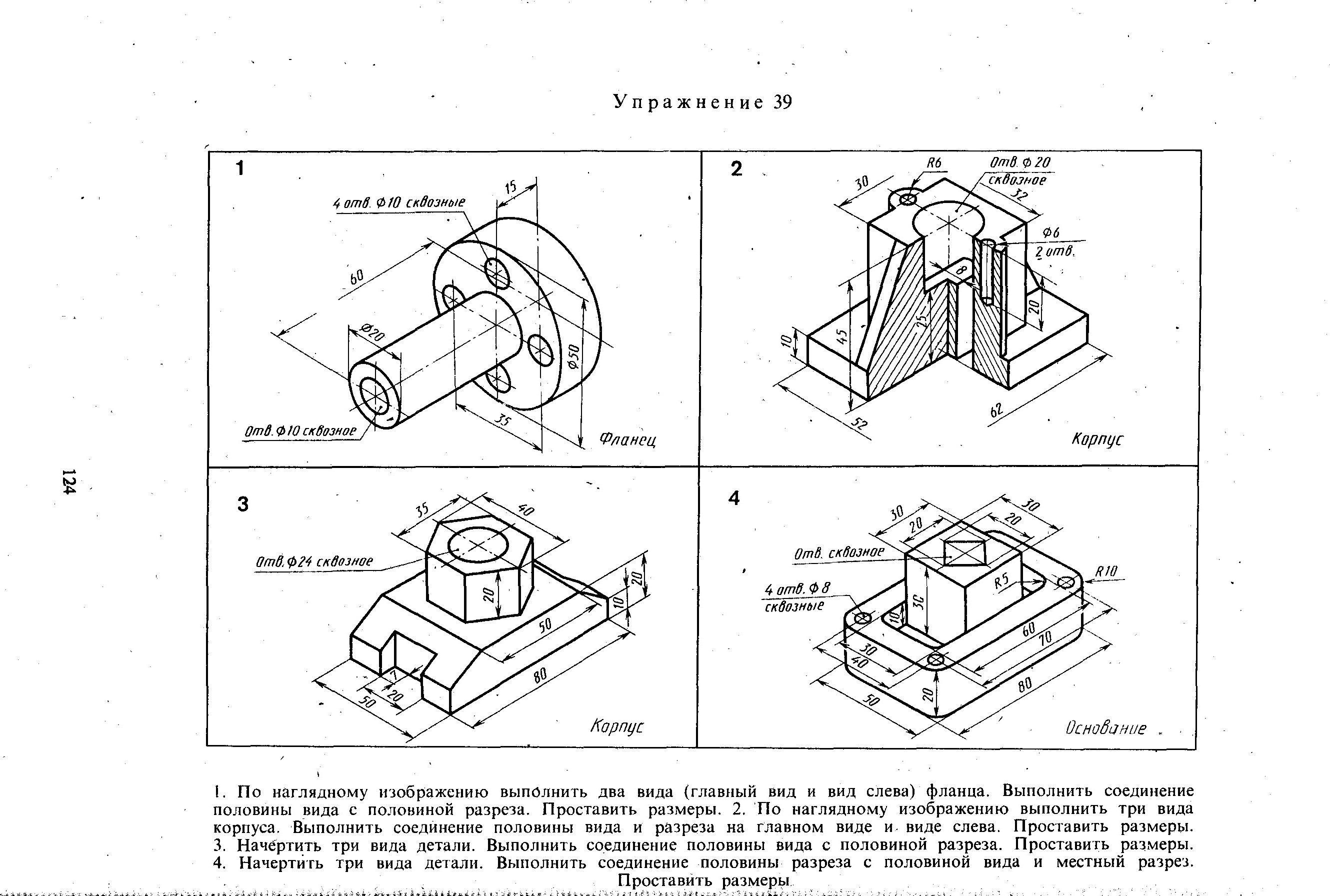

Построить на формате А3, 3 вида детали - корпус. На главном виде и виде слева выполнить соединения с половиной вида с половиной разреза, размеры, штриховка, масштаб 1:1.
Приложения:
Букса:
Извините, но какой корпус 2 или 3 ?
На корпус под цифрорй 3
Ответы
Ответ дал:
2
Ответ:
Объяснение:

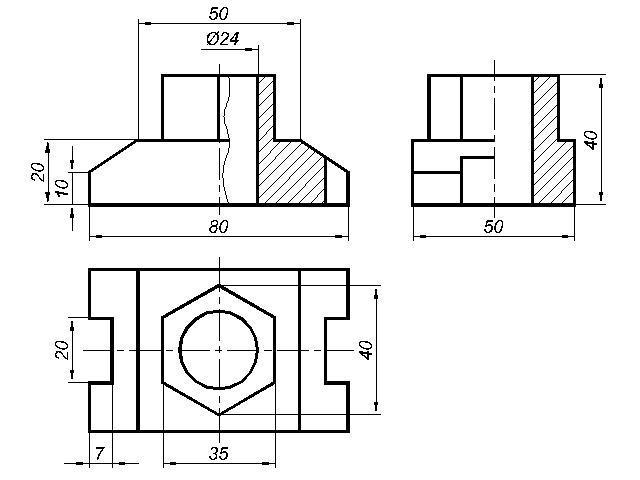

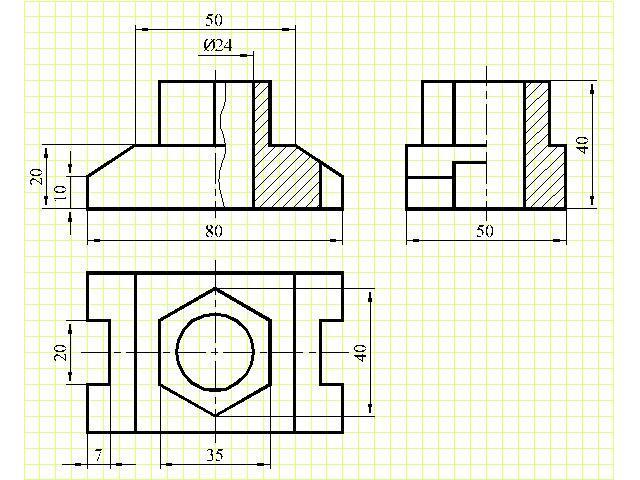

Не знаю почему нужно начертить на формате А3. Три вида этой детали при масштабе 1:1 очень хорошо размещаются на формате А4.
Приложения:
