Question

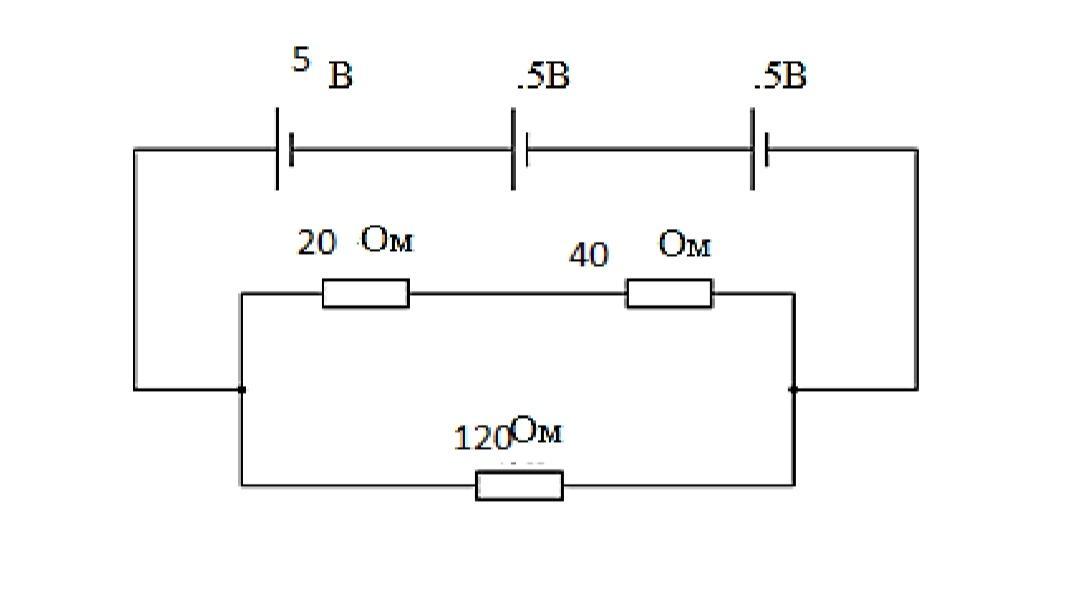

На рисунке изображены три батарейки с ЭДС 5 В, соединенны как показано на рисунке
a) Рассчитайте общий ЭДС такого соединения батарей.
(b) Рассчитайте общее сопротивление трех резисторов, показанных на схеме.
(c) Рассчитайте ток в цепи, если сопротивление источника равно 0, 4 Ом

Answer 1

Ответ:

Объяснение:

E=5 B   r=0.4 Ом   R1=20 Ом   R2=40 Ом   R3=120 Ом   Eo=?   Ro=?   Io=?

===

Eo=3*E=3*5=15 B

ro=3*r=3*0.4=1.2 Ом

Ro=(R1+R2)*R3/(r1+R2+R3)=(20+40)*120/(20+40+120)=40 Ом

Io=Eo/(Ro+ro)=15/(40+1.2)=0.36 A

=====================================
