Question

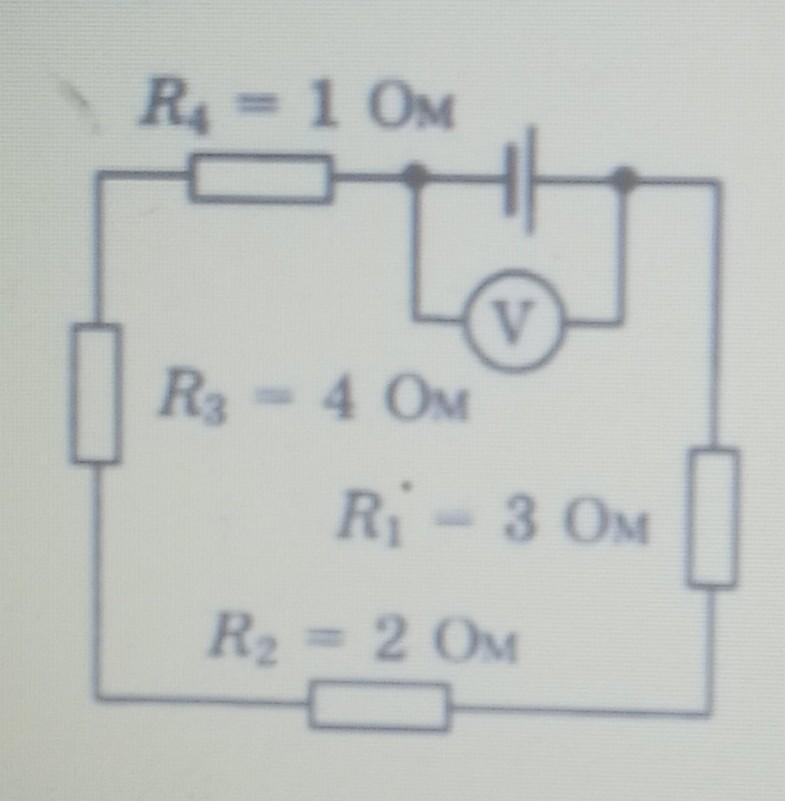

1Напряжение ,которое показывает вольтметр (общее напряжение )=5В
Найти:1)силу тока в цепи 2)напряжение на каждом резисторе
2 найти общее сопротивление и силу тока в цепи ​

Answer 1

Ответ:

R общ = 10 Ом

I общ = 0.5 А

U 1 = 1.5 В

U 2 = 1 В

U 3 = 2 В

U 4 = 0.5 В

Объяснение:

У нас последовательное соединение.

R общ = R1+R2+R3+R4

R общ = 10 Ом

По закону Ома

I = U ÷ R

I общ = 0.5 А

I общ = I 1,2,3,4 ( т. к. соединение последовательное)

U = I × R

U1 = 1.5 В

U2 = 1 В

U3 = 2 В

U4 = 0.5 В
