Question

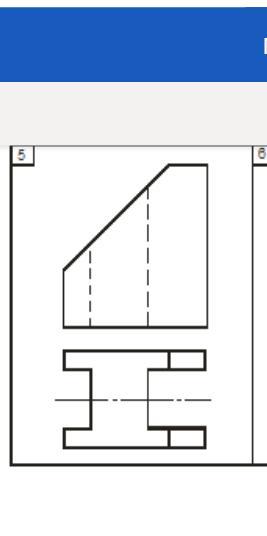

По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали.

Answer 1

Ответ:

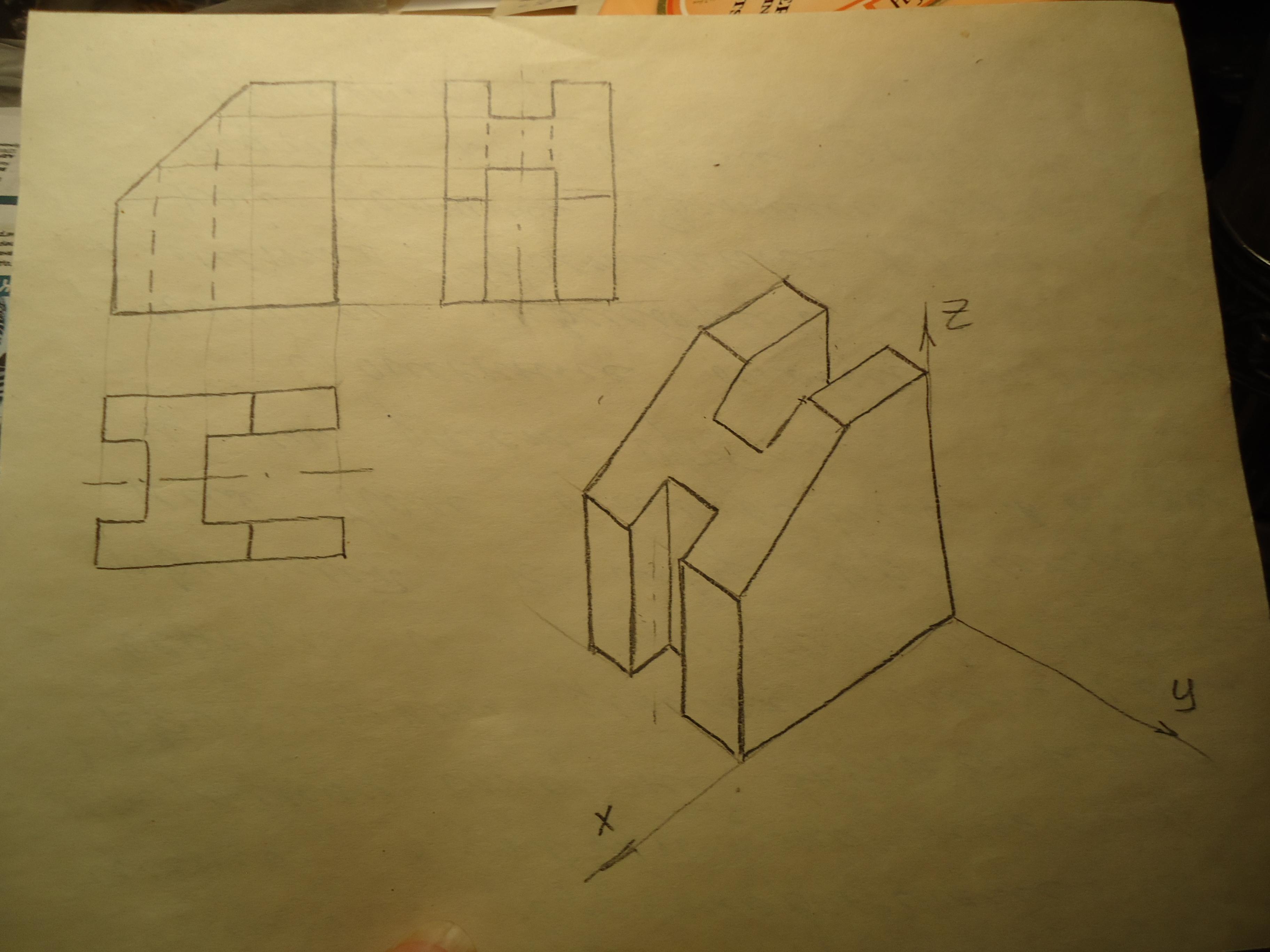

Чертёж детали из трёх пропорций и изометрию детали см. на фото.

Чертёж и изометрия выполнены от руки с сохранением пропорций на глаз.

 Надеюсь, что помогла вам.
