Question

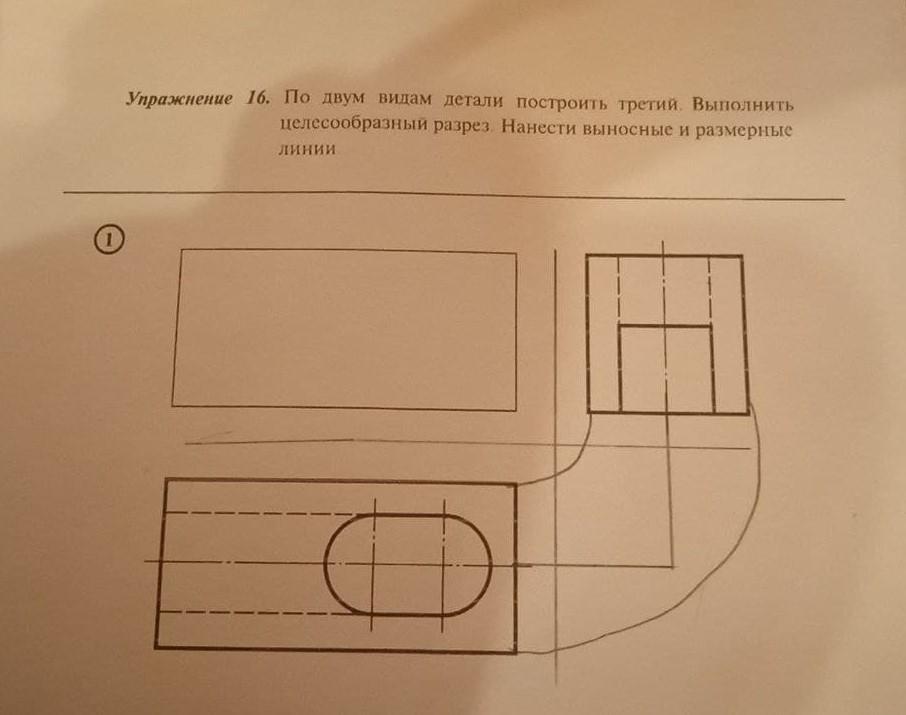

Помогите по черчению.Дам 100 баллов.

Answer 1

Ответ:

Объяснение:

Главный вид (спереди) заменила фронтальным разрезом.

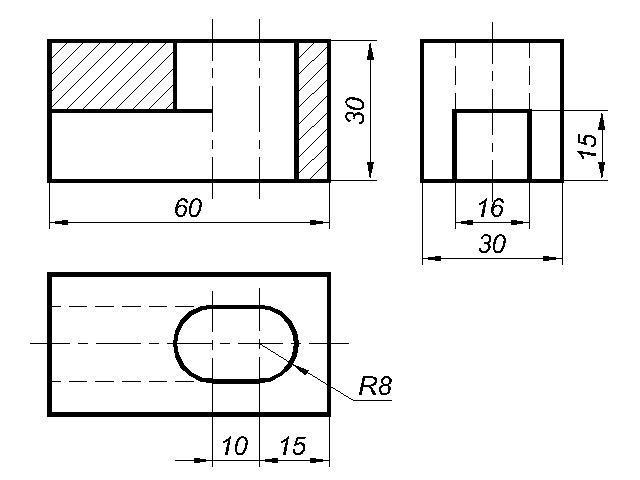

На втором чертеже указала размеры, по которым чертила виды детали.

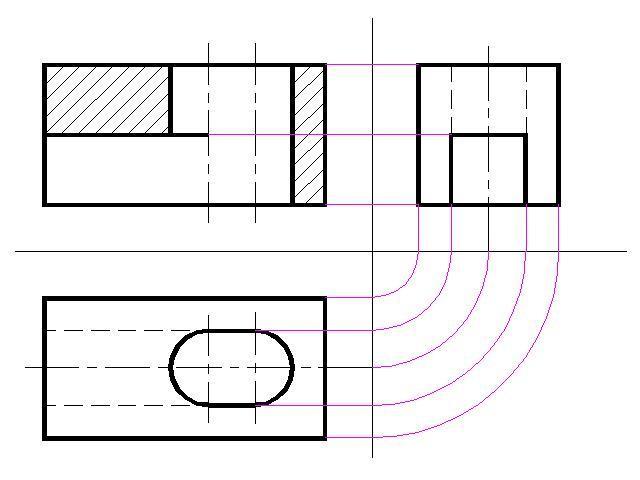

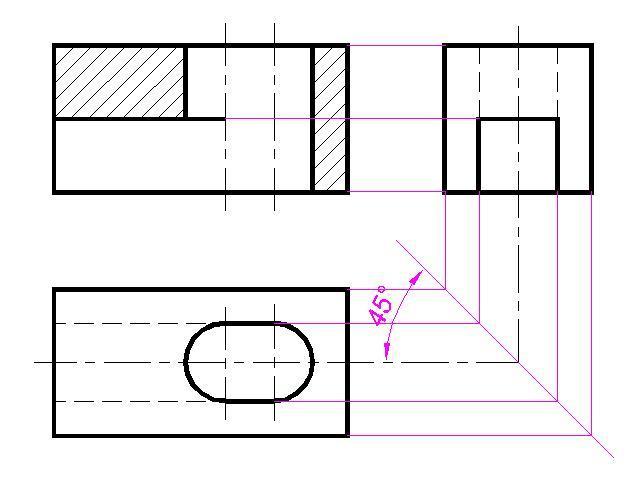

Третий и четвертый чертежи - способы построения третьего вида.
