Question

Срочно!!!!!! Пожалуйста!!!!
Цепь состоит и з источника, амперметра, ключа и трех резисторов( два последовательно и к ним третий параллельно), вольтметр подключен на источник. Два резистора с сопротивлением R1 = 2 Ом и R2 = 2 Ом подключен последовательно, к ним подключен третий резистор параллельно. Сопротивление третьего R3 = 1 Ом.

a) Начертите схему смешанного соединения.

b) Определите общее сопротивление.

c) Определите силу тока в цепи, если общее напряжение 10 В.

d) Определите мощность и работу тока за 300 с.

Answer 1

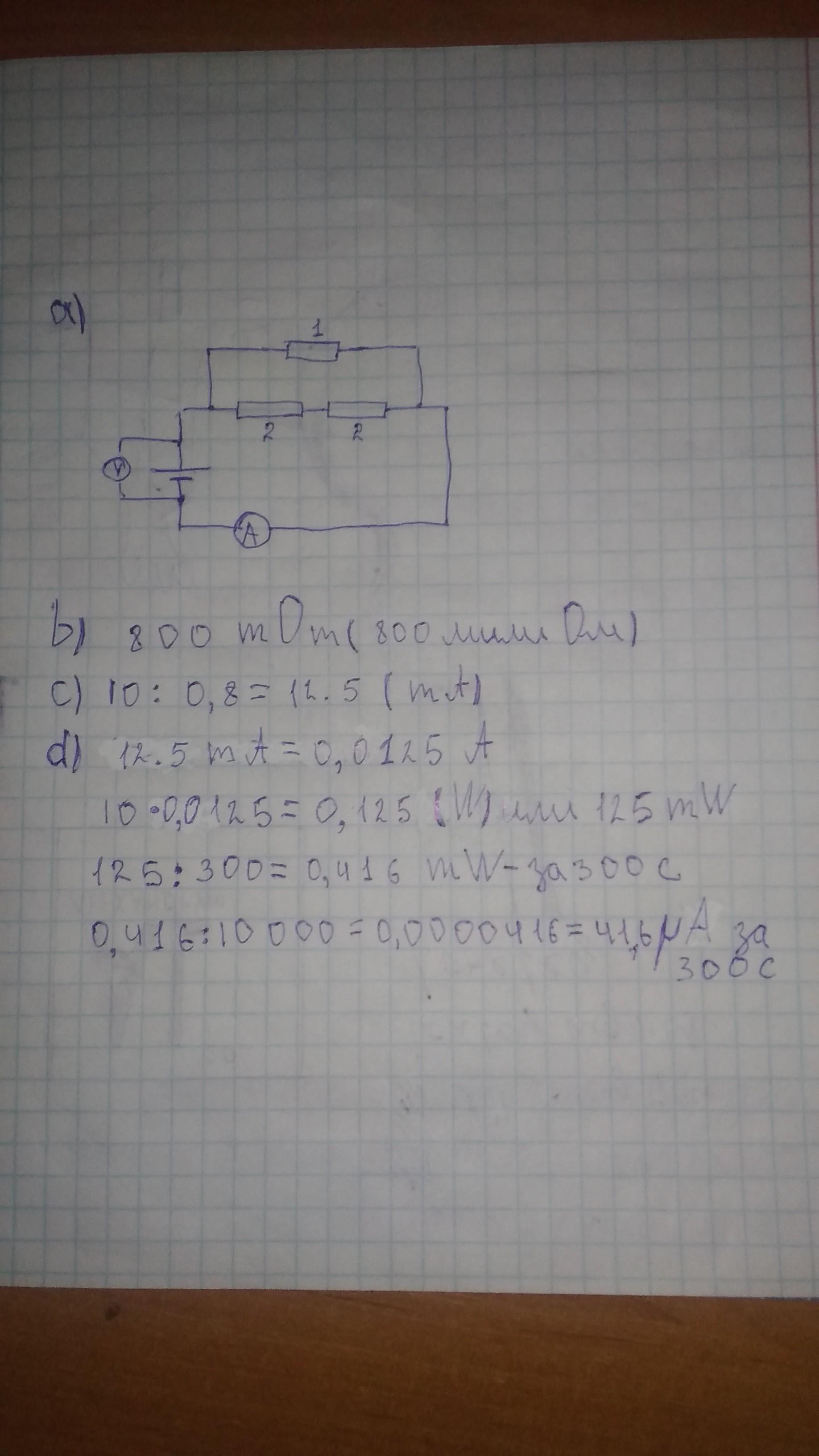

Ответ на фотографии ниже ↓
