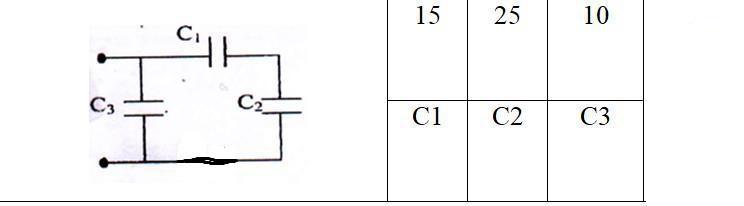

Какое это соединение (параллельное или последовательное), и как найти Cэ, где прочерк, там нет
Приложения:
555ai555:
нет - это обрыв в этом месте или короткое замыкания вместо конденсатора?
Изобразите эквивалентную схему свертывания и определите эквивалентную емкость Сэ и неизвестные величины из таблицы 8 в соответствии с номером своего варианта.
само задание
Ответы
Ответ дал:
1
Ответ:
Объяснение:
С1,С2 - подключены последовательно, а к ним в параллель С3
C12 = C1*C2 / (C1+C2) = 15*25 / (15+25) == 9.4
Cэ = C3+C12 = 10+9.4 = 19.4
Эквивалентная схема буде выглядеть как и та что сейчас, только с С1 нужно сделать что и с С4 . И С2 подписать как С12
