Помогите развернуть цепь,ибо не уверенна.

Приложения:

AlexUstasu: Не уверена в чем? Какая цель развернуть цепь? Готов помочь, не могу понять, что именно Вам нужно.

Lelianna199: У меня задача и для её решения мне нужно определить какие реизсторы как подключены, а схемы с соединением "наискосок" меня вводят в ступор. Цепь постоянного тока со смешанным соединением потребителей приведена на ри-сунке 11. Для цепи известно, что Ом, Ом, Ом, Ом, Ом, Ом, ЭДС источника питания цепи В, внутреннее сопро-тивление источника . Определить токи и напряжения на отдельных участках цепи и энергию, израсходованную в цепи за 2,5 часа.

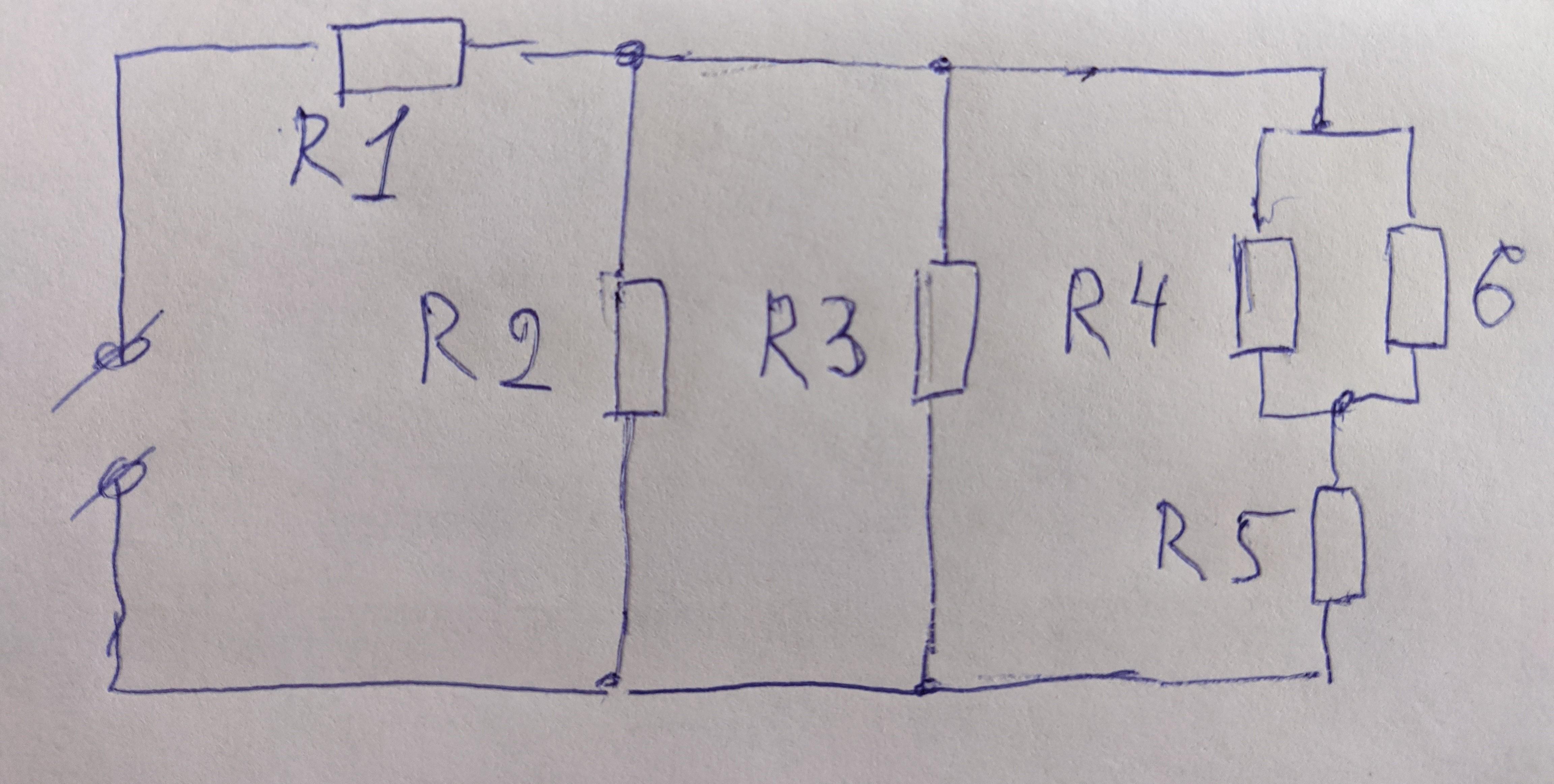

AlexUstasu: Постарался максимально упростить Вам схему и решение задачи.. Значений нет, поэтому заложил основные постулаты. Для решения пользуйтесь Законом Ома и Законом Кирхгофа!

AlexUstasu: Удачи!
