Question

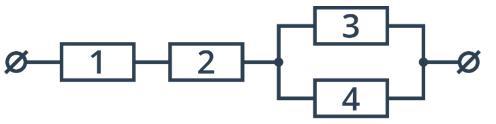

Найдите распределение сил токов и напряжений в цепи, изображенной на рисунке, если U = 36 В, R1 = R2 = R3 = R4 = 2 Ом.

Answer 1

Ответ:

R34=2/2= 1 Om, Ro=2+2+1= 5 Om, Io=36/5=7.2A= I1=I2,

U1=Io*R1=14.4B, U2=14.4B, U3=U4=7.2B

I3=7.2/2=3.6A, I4=3.6A
