Question

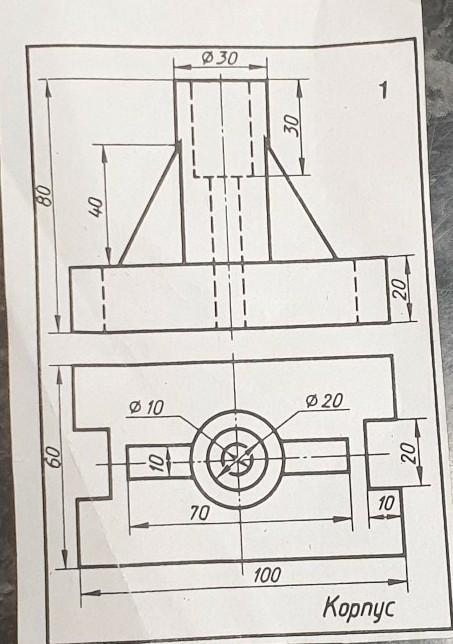

помогите срочно,нужно построить вид слева в разрезе​

Answer 1

Ответ:

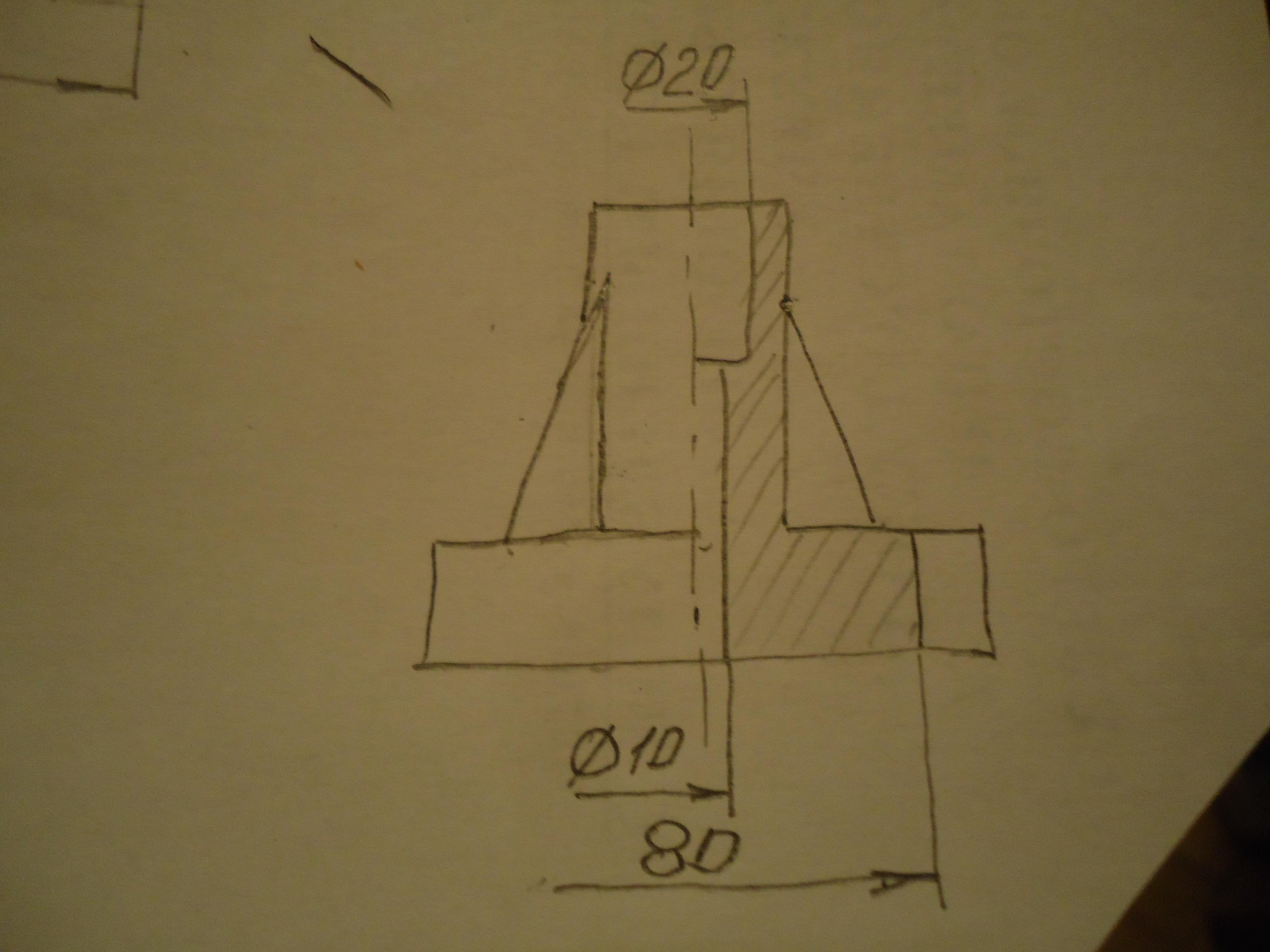

Не перечерчивая два вида, показала только вид слева с половинным разрезом ( соединение половины вида и половины разреза).

Опора на половине вида будет на таком же уровне вверху, как и на виде спереди, а на половине разреза верхняя точка опоры будет на уровне пересечения опоры и цилиндра на половине вида.

  Надеюсь, что помогла вам.
