Question

помогите выполнить ЭСКИЗ детали(3 вида)​

Answer 1

Ответ:

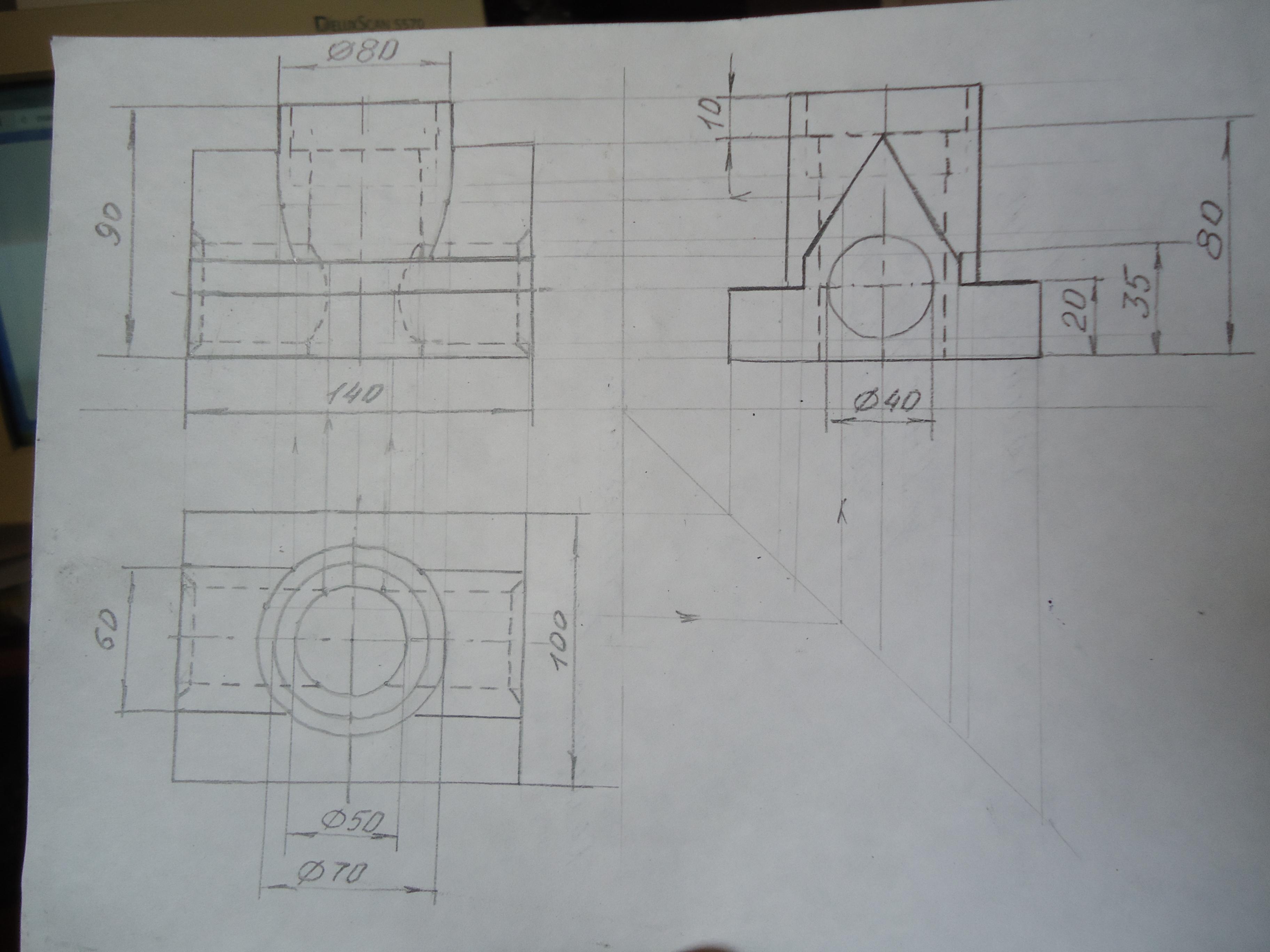

Эскиз чертежа детали см. на фото.

Объяснение:

На виде спереди линия пересечения цилиндра и боковых наклонных плоскостей будет иметь форму дуги.

Пересечение горизонтального и вертикального отверстий также будет на виде сверху по дуге. Нахождение необходимых точек я отметила стрелками.

   Надеюсь, что помогла вам.
