СРОЧНО! Есть ли тут умные люди. Если да, помогите пожалуйста.

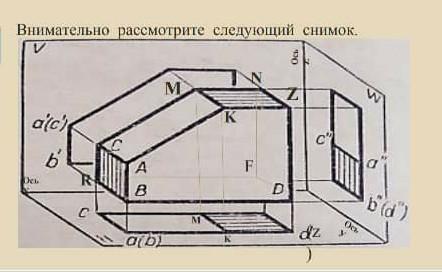

Чертеж на картинке
отрезок /СА/:
1.Как выглядят его проекция на каждую из проекционных плоскостяй?
2.Какой проекционной плоскости в виде точки, а на какой виде отрезка?
3.Имеет ли место искажения в размерах между натуральной и проекционной величиной ?
Приложения:
Simba2017:
хорошо,плоскости ХОУ.то есть нижняя, на нее СА проецируется в виде отрезка такой же длины , но обозначения проекции странные
там опять точка С(!)и вторая O(b)
Я вот тоже не знаю. Сидела больше часа и так и не сделала
я вам лучше начерчу
хорошо. Спасибо большое!
обновитесь
Поняла. СПАСИБО ВАМ БОЛЬШОЕ!
а имеет ли место искажение?
я думаю, не должно, так как плоскости детали (кроме одной-наклонной) параллельны координатным плоскостям
спасибо еще раз Вам большое!
Ответы
Ответ дал:
1

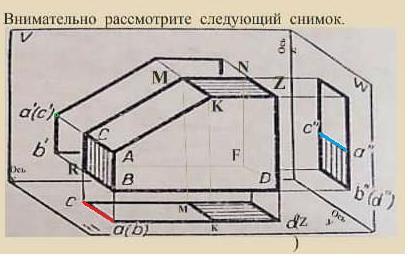

красная -на плоскость ХОУ
синяя-на плоскость ZOY
зеленая точка-проекция на XOZ
Приложения:
