Question

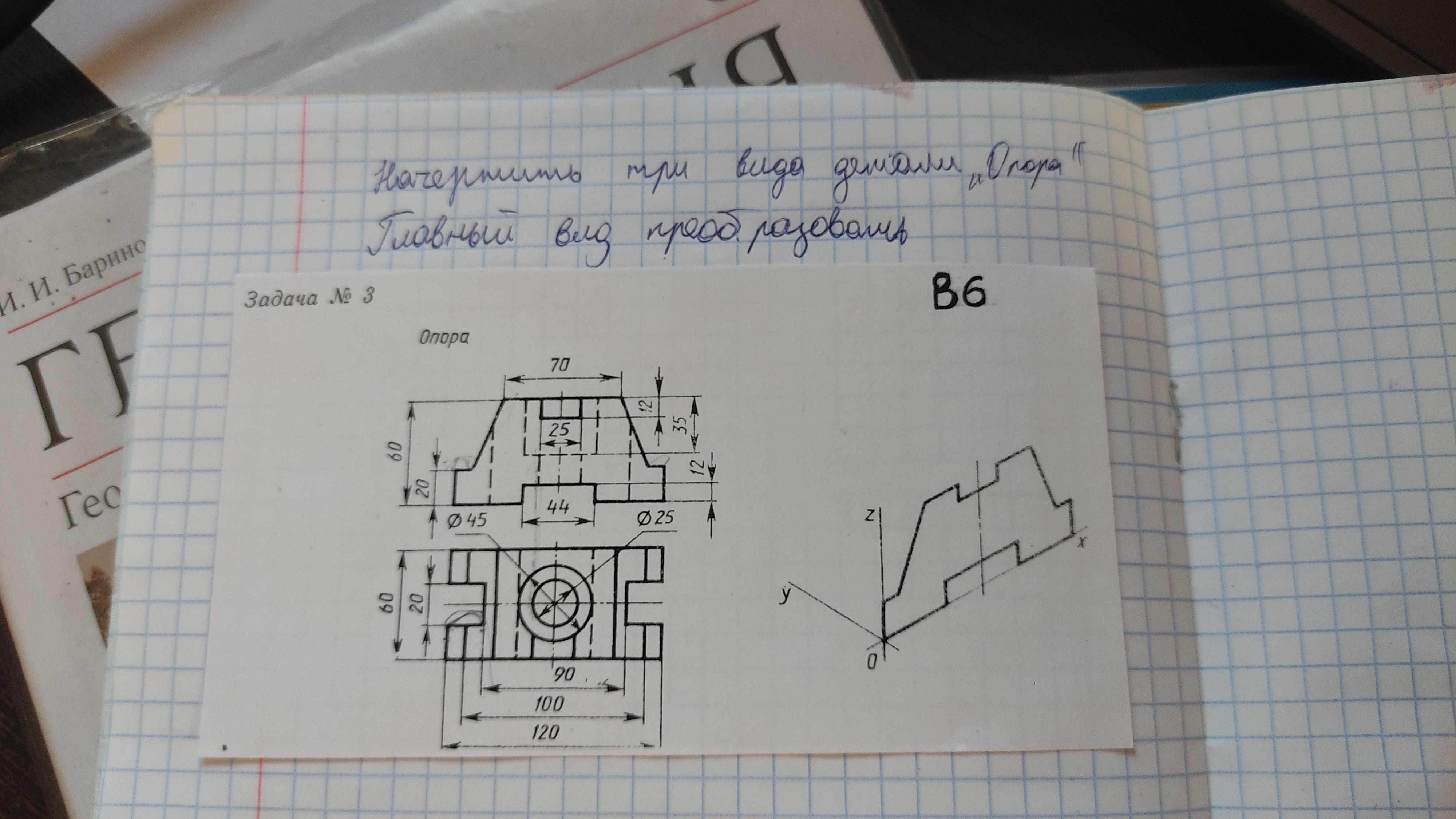

Начертить три вида детали опора главный вид преобразовать и добавить разрез на главный вид(дам сто баллов)

Answer 1

Ответ:

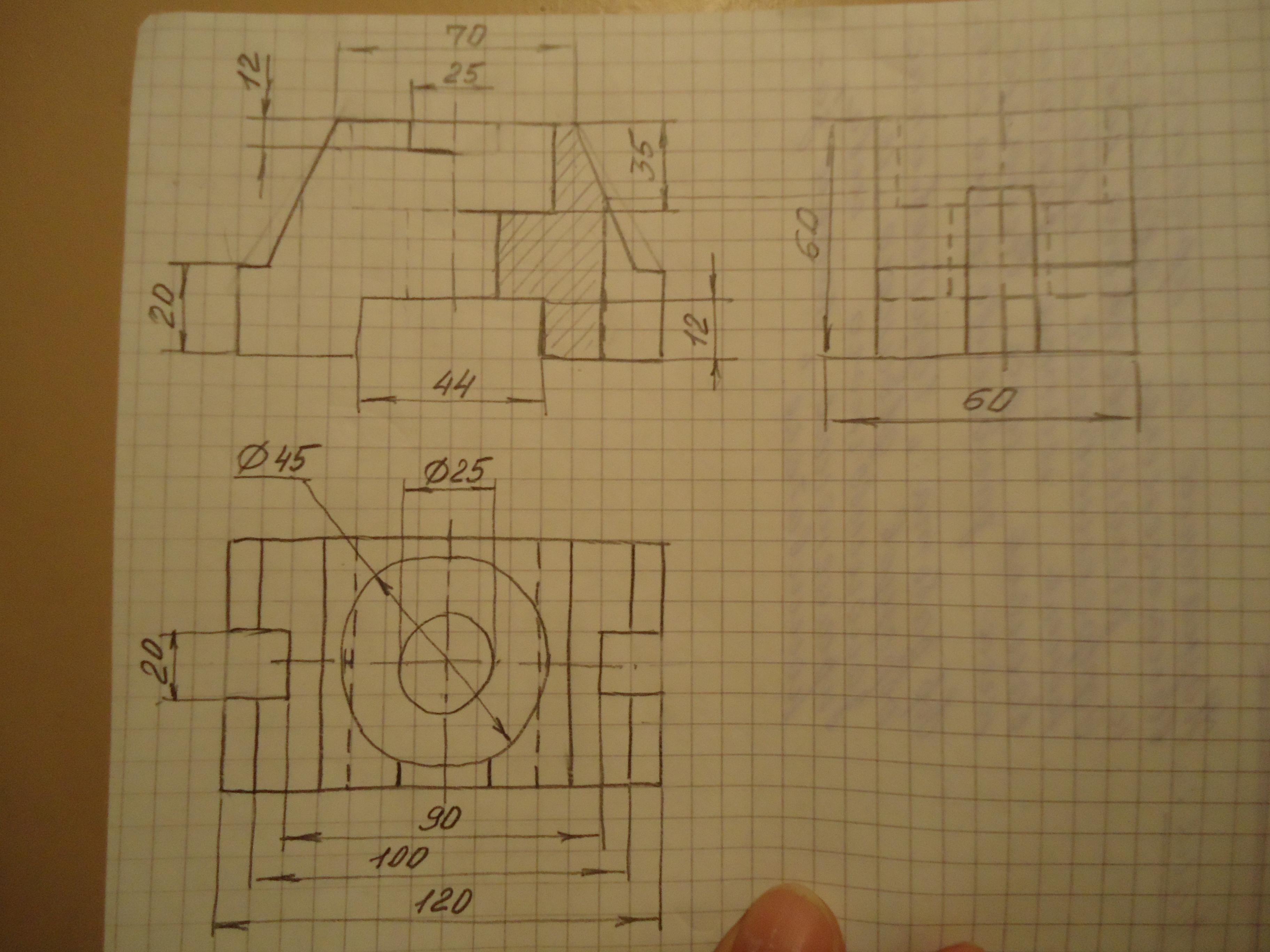

Чертёж детали  из трёх проекций, выполненный от руки с сохранением пропорций на глаз, см. на фото.

На главном виде выполнено соединение половины вида и половины разреза, чтобы удобно было проставить размеры для передней прямоугольной выемки в верхней части детали.

      Надеюсь, что смогла вам помочь.
