Question

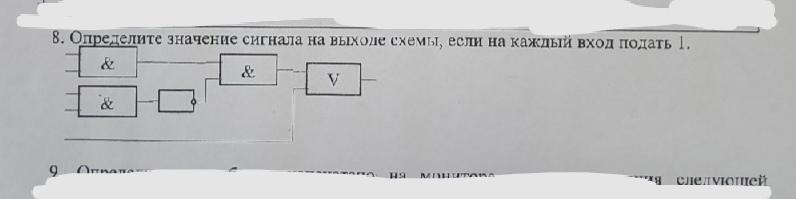

СРОЧНО!! Определите значение сигнала на выходе схемы, если на каждый вход подать 1.

Answer 1

Ответ:0

Объяснение:первые два сигнала сверху, т.к. там стоит знак "ИЛИ"  дают 1, после идет их инверсия (точка) сигнал превращается в 0. Снизу мы видим 1 и 0 со знаком "И" значит в нижней схеме 0. В конце схемы стоит знак "И" и значит что значения 1 и 0 примут значения 0 на ответе

Ответ возможно не верный, т.к. в разных логических схемах разное обозначение знаков.
