Question

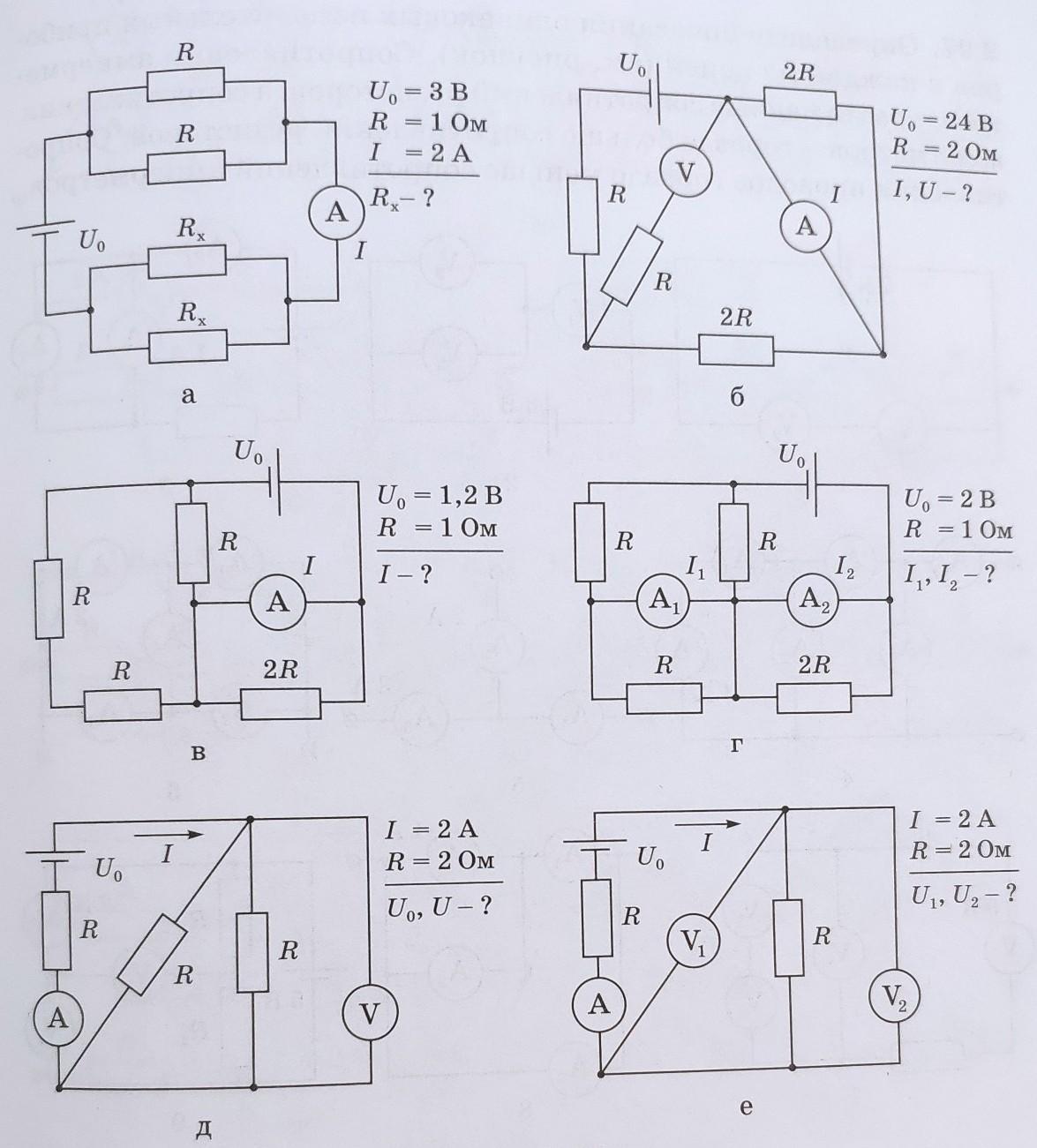

Определите требуемые неизвестные величины характеризующие электрические цепи схема которой приведена на рисунке. приборы и перемычки идеальны. индекса силы токов и напряжений соответствующих индексов измерительных приборов, Uо- напряжение идеального источника.
Любой рисунок кроме г) пожалуйста, только можно подробно пожалуйста!!!
​

Answer 1

Ответ:

I=4.8 А;

U_2R=19.2 В.

Объяснение:

схема б):

т.к. приборы идеальные, то амперметр (это просто кусочек провода с сопротивление равным 0) шунтирует сопротивление 2R (верхнее по схеме, т.е. оно исключается из схемы).

Вольтметр - это бесконечно большое сопротивление (разрыв схемы для тока, ток не протекает по этой цепи) вместе с сопротивлением R подключен паралельно сопротивлению 2R (нижнему по схеме). Схема упрощается. Получаем два последовательных сопротивления 2R и R, подключенных к источнику ЭДС U₀.

I=U₀/(2R+R); U₀=24/5=4.8 А;

U_2R=I*2R; U_2R=4.8*4=19.2 В.
