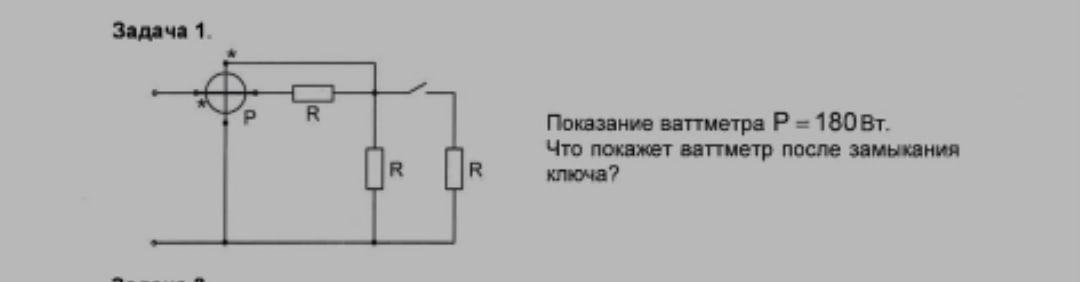

Определить показания ваттметра после включения ключа

Приложения:

Yesgirl: После замыкания ключа ваттметр покажет 0Вт

Ответы

Ответ дал: zinovicgrigorij

Ответ: 240Вт

Объяснение: При разомкнутом ключе у нас последовател:ьное соединение. Общее сопротивление равно: Rобщ=R+R=2R.

После включения ключа у нас смешенное соединение и общее сопротивление будет равно: Rобщ=R+(R*R)/(R+R)=3/2R.

Показания ваттметра равны произведению силы тока на напряжение.

По закону Ома сила тока равна: I=U/R

При подключении ключа сопротивление уменьшилось, значит увеличилась сила тока.

Сопротивление уменьшилось в: 2R/(3/2)R=4/3

Сила тока увеличилась в 4/3 раза. Значит и показания ваттметра увеличилось в 4/3 раза и будет равно:

Р=180*4/3=240Вт

evgeniiback: Но при этом и напряжение изменчется на измеряемом участке где подключена обмотка напряжения, т.к Uab=l*R и сопротивление меняется с R на R/2

Yesgirl: Объяснение: на вскидку можно сказать , что мощность увеличится чуть ли не 360Вт. Но представим, в точке нагрузки имеем 180в и 1А это =180Вт. Таким образом ток в 1А проходит по нагрузке и через рез.R. При равенстве R+R имеем на входе напряжение =360В. При замыкании ключа, ток в 2А создаст полное падение напряжения на первом резисторе и в точке соединения резисторов будет 0В.
