Question

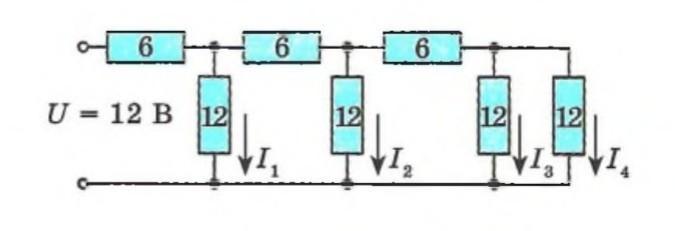

На рисунке представлена схема электрической цепи. Чему равны силы тока I 1, I 2, I 3, I 4? На резисторах указано их сопротивление в омах.
​

Answer 1

Ответ:

I1=0.5 A   I2=0.25 A    I3=I4=0.125 A

Объяснение:

R34=12/2=6 Ом  (параллельное)

R347=R34+R7=6+6=12 Ом

R2347=12/2=6 Ом

R23467=R6+R2347=6+6=12 Ом

R123467=12/2=6 Ом

Ro=R5+R123467=6+6=12 Ом

Io=I5=U/Ro=12/12=1 A

U1=Io*R123467=1*6=6 B

I1=U1/R1=6/12=0.5 A

I6=Io-I1=1-0.5=0.5 A

U2=I6*R2347=0.5*6=3 B

I2=U2/R2=3/12=0.25 A

I7=Io-I1-I2=1-0.5-0.25=0.25 A

I3=I4=I7/2=0.25/2=0.125 A

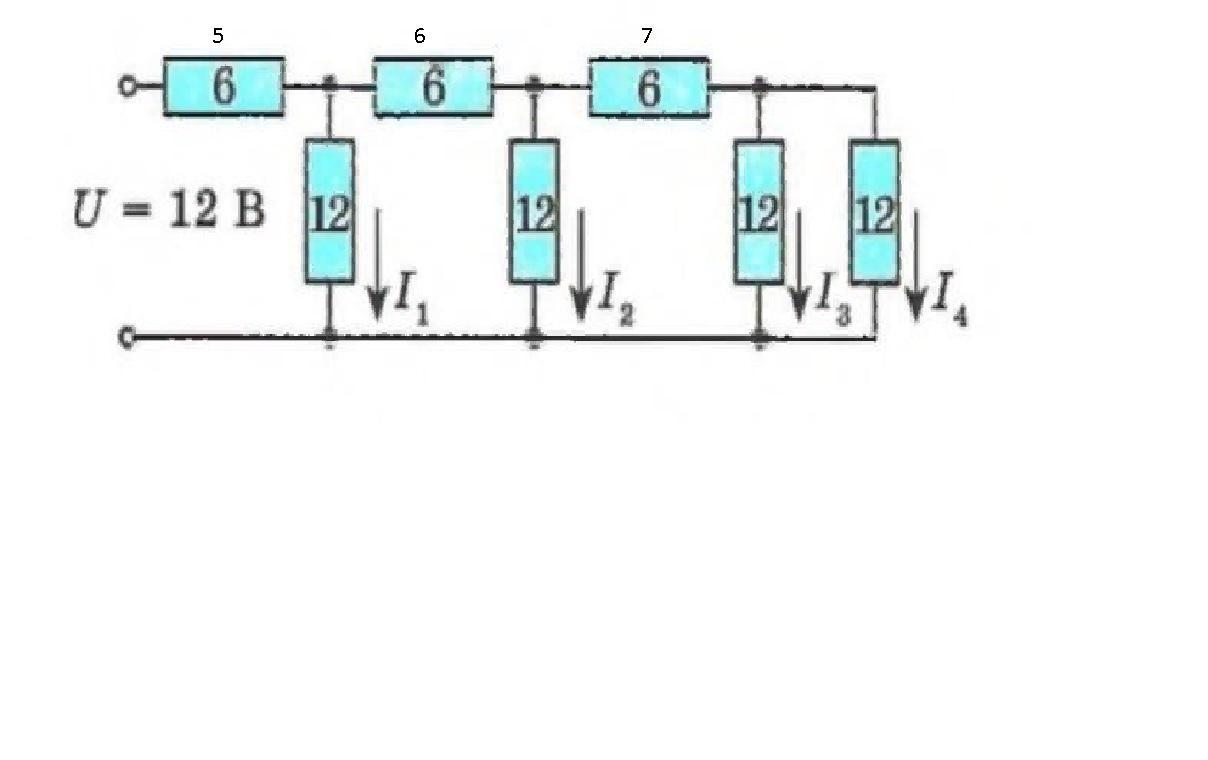

Схема с номерами сопротивлений в приложении

=======================
