Question

Для заданной системы сходящихся сил определить усилие в стержнях если F1=10 F2=20 L1=60 L2=45 L3=30 Даю 90 баллов хелп плиз!!!!!

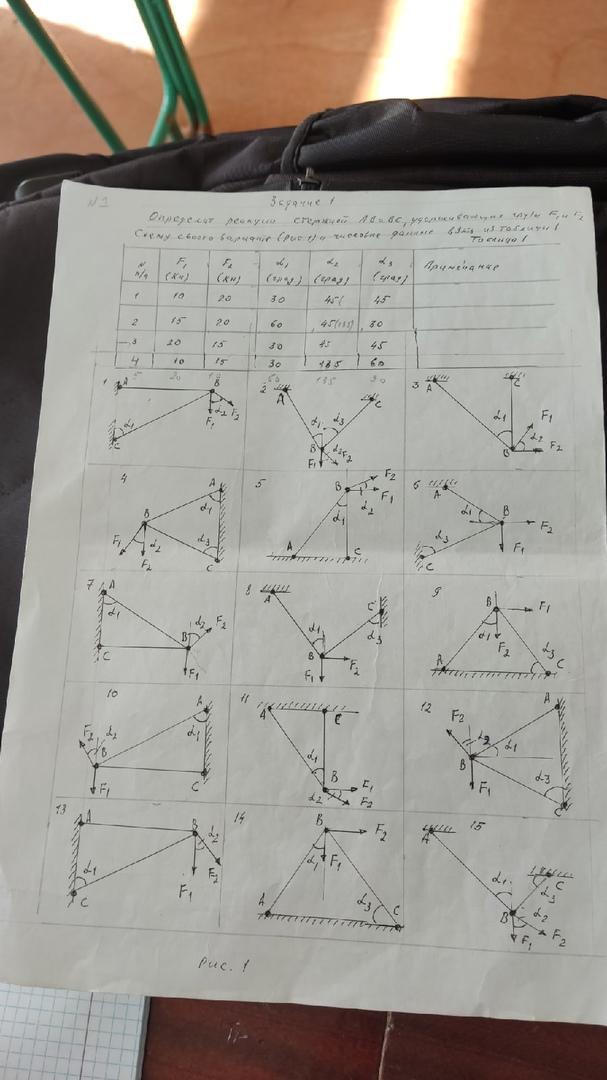

7 рисунок

Answer 1

Вариант 7.

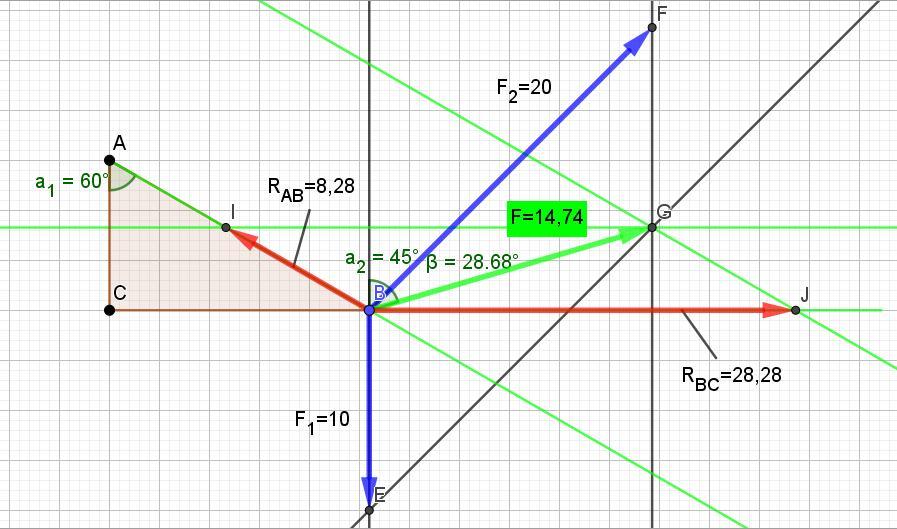

Результат расчёта приведен во вложении.

Результирующая двух векторов определена по теореме косинусов и равна 14,73626.

Усилия на стержнях определены по теореме синусов с учётом угла β = 28,67505 градуса.

R(AB) = 28,28427.

R(CB) = 8,28427.
