Question

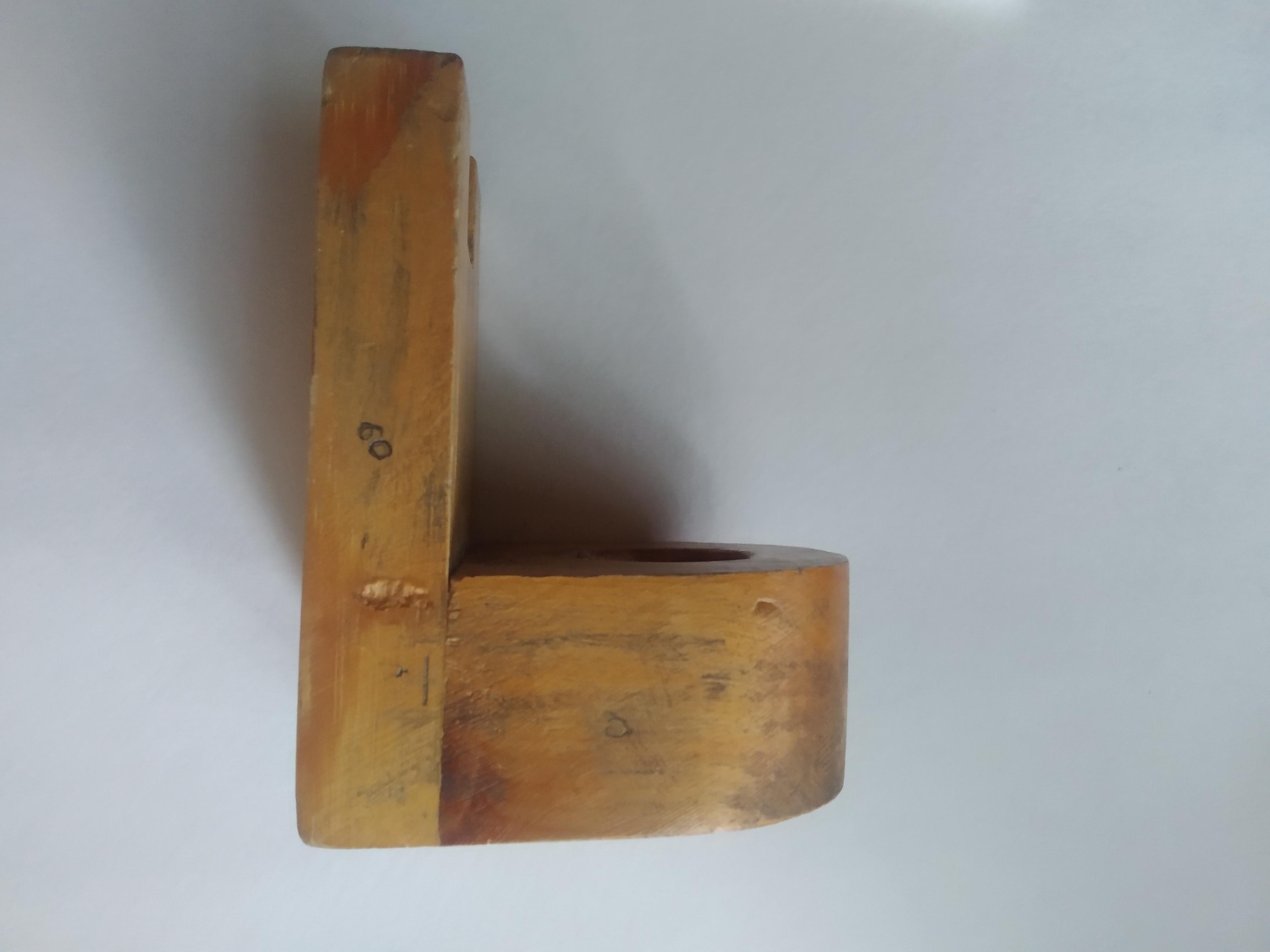

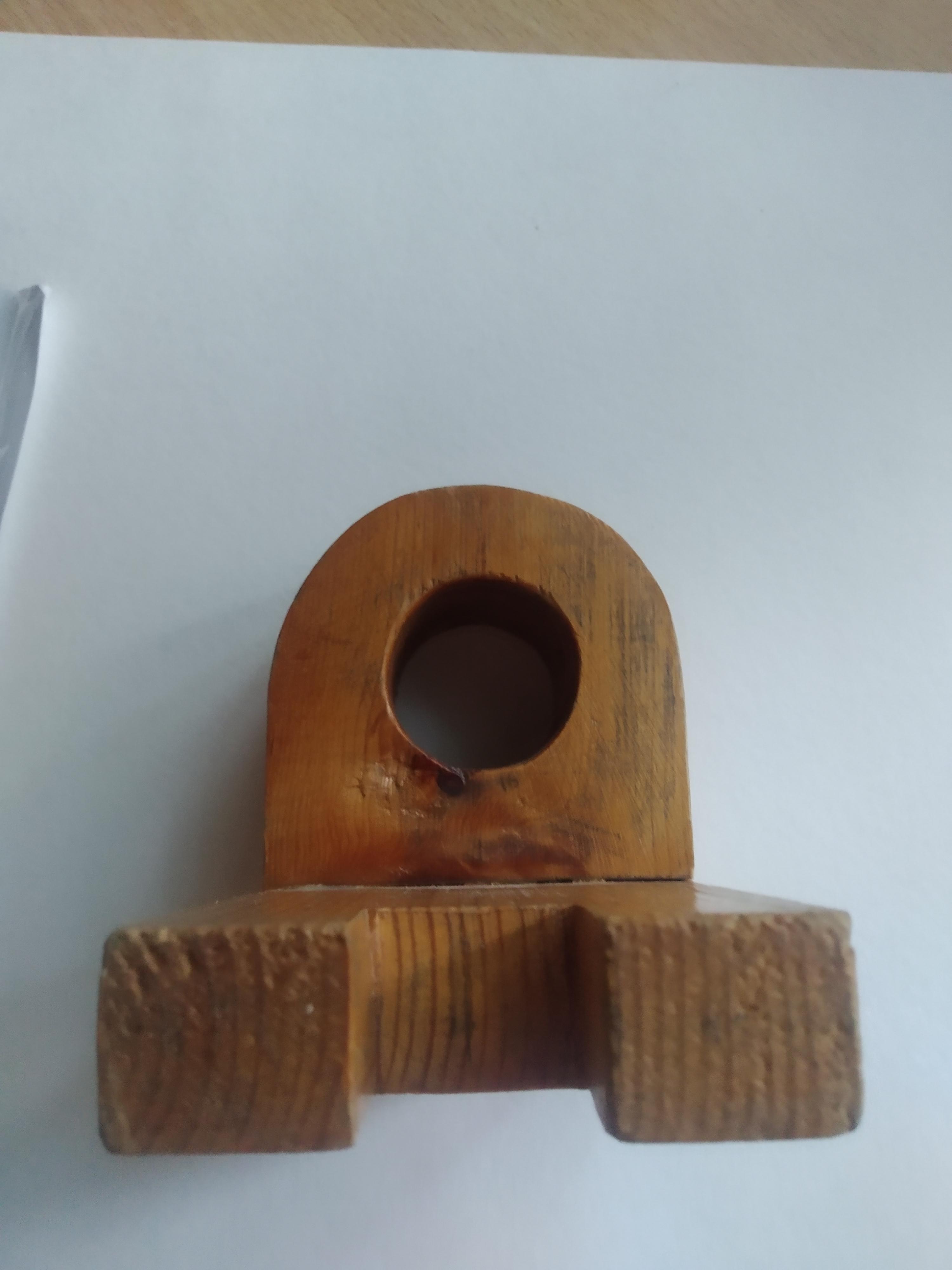

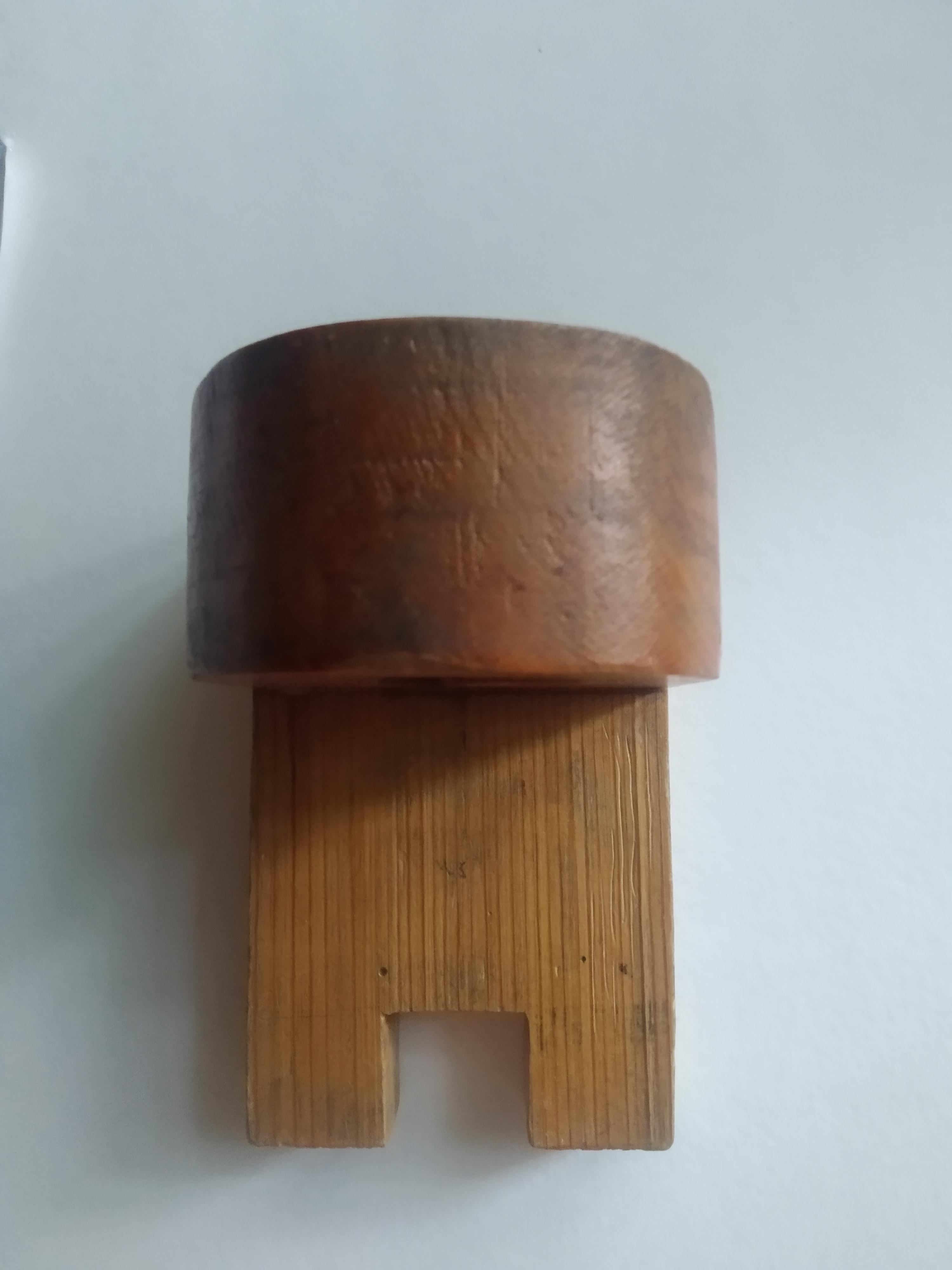

Начертите вид фигуры сверху,сбоку и спереди (главный вид).С нанесением размеров хотя бы примерно пожалуйста.

Черчение

Answer 1

Ответ:

Объяснение:

Огромная просьба, если еще раз будет такое задание (не дай бог, конечно), то делайте фотографии под прямым углом и деталь расположите на листочке в клеточку (тетрадный лист).

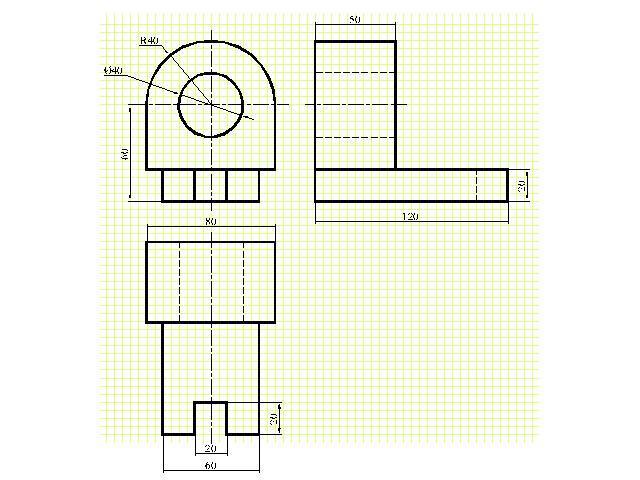

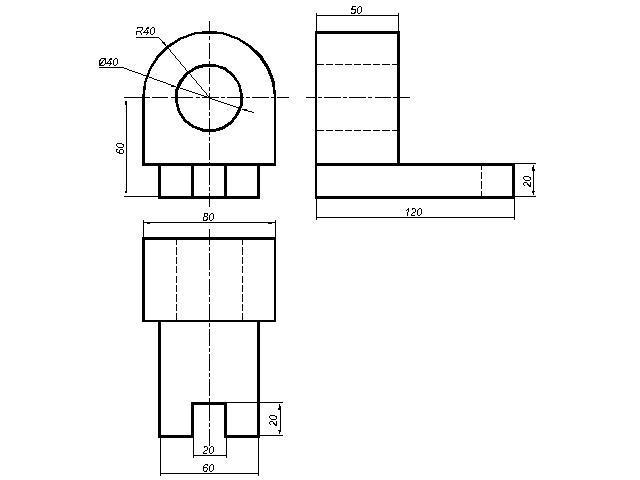

Начертила все примерно. Размеры взяла на "бум".

Удачи Вам!
