Question

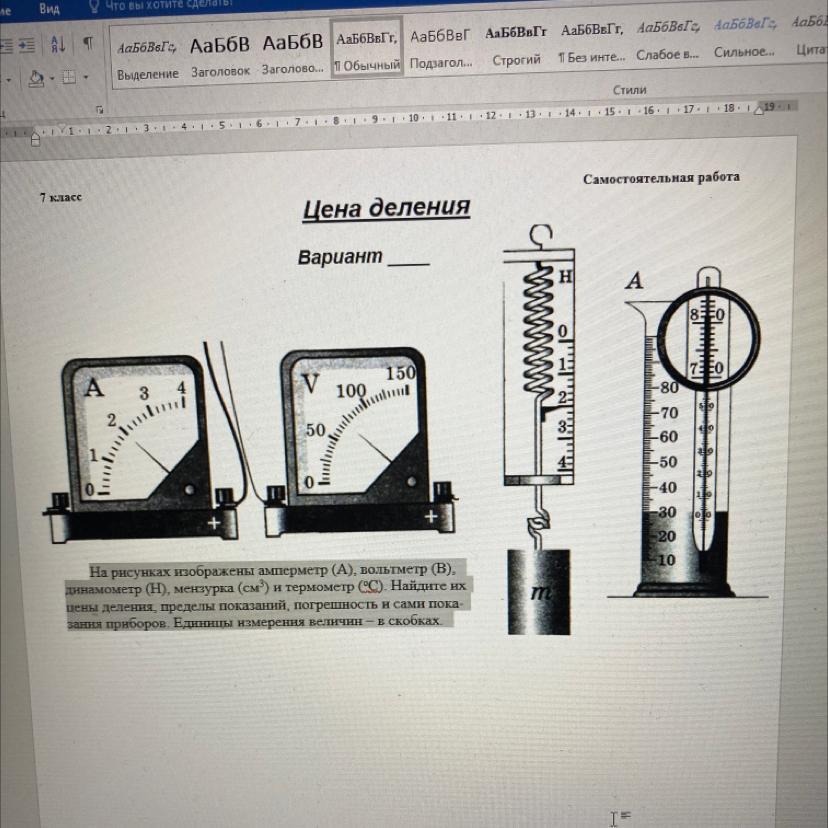

На рисунках изображены амперметр (А), вольтметр (В),
динамометр (H), мензурка (см) и термометр (°C). Найдите их
цены деления, пределы показаний, погрешность и сами пока-
зания приборов. Единицы измерения величин - в скобках.

Answer 1

1. Амперметр:

Цена деления - 0.2 (1 : 5 = 0.2 А)

Предел показаний - 4

Погрешность - 0.1 (Половина цены деления)

Показание - 2 А

2. Вольтметр:

Цена деления - 5 (50 : 10 = 5 В)

Предел показаний - 150

Погрешность - 2.5 (Половина цены деления)

Показание - 75 В

3. Динанометр:

Цена деления - 0.2 (1 : 5 = 0.2 Н)

Предел показаний - 4

Погрешность - 0.1 (Половина цены деления)

Показание - 2 Н

4. Мензурка:

Цена деления - плохо видно деления, но осмелюсь предположить что 1 СМ

Предел показаний - 100 (Цифры больше 80 закрыты черным кольцом)

Погрешность - 0.5 (Половина цены деления)

Показание - 30 СМ

5. Термометр:

Цена деления - 0.2 (1 : 5 = 0.2 °С)

Предел показаний - 8 °С (?)

Погрешность - 0.1 (Половина цены деления)

Показание - 8.2 °C

По термометру куча вопросов
