Дайте полный ответ на вопрос:
Используя вспомогательные алгоритмы, запрограммируйте в среде графического исполнителя Чертёжник рисование следующих фигур:
Иллюстрация / Иллюстратор Бикмеметова Л.Р

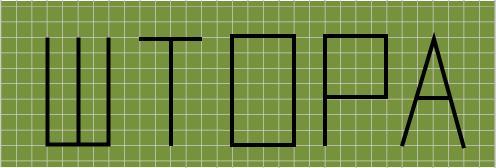

На проверку нужно прислать скриншоты результатов работы алгоритмов с отображением кодов и результата выполнения алгоритма.
Ответы
использовать Чертежник
алг штора
нач
сместиться на вектор (1,1)
опустить перо
сместиться на вектор (4,0)
сместиться на вектор (0,7)
поднять перо
сместиться на вектор (-2,-7)
опустить перо
сместиться на вектор (0,7)
поднять перо
сместиться на вектор (-2,-7)
опустить перо
сместиться на вектор (0,7)
поднять перо
сместиться на вектор (6,0)
опустить перо
сместиться на вектор (4,0)
поднять перо
сместиться на вектор (-2,-7)
опустить перо
сместиться на вектор (0,7)
поднять перо
сместиться на вектор (4,0)
опустить перо
сместиться на вектор (4,0)
сместиться на вектор (0,-7)
сместиться на вектор (-4,0)
сместиться на вектор (0,7)
поднять перо
сместиться на вектор (6,0)
опустить перо
сместиться на вектор (4,0)
сместиться на вектор (0,-4)
сместиться на вектор (-4,0)
сместиться на вектор (0,4)
сместиться на вектор (0,-7)
поднять перо
сместиться на вектор (5,0)
опустить перо
сместиться на вектор (2,7)
сместиться на вектор (2,-7)
поднять перо
сместиться на вектор (-1,3)
опустить перо
сместиться на вектор(-2,0)
кон
