Question

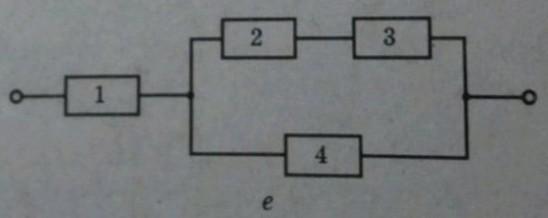

В электрической цепи все резисторы имеют сопротивление 2 ом. Напряжение, подведённое к участку цепи составляет 36 В. Найдите общее сопротивление цепи, напряжение и силу тока в каждом из резисторов.
​

Answer 1

Ответ:

I1 = 12 А           I2 = I3 = I4 = 6A      U1 = 18В            U2 = U3 = U4 = 18В

Объяснение

R = r + 1/2r = 1.5r = 3 Ом

I = U/R = 12 А

на первом ток 12 А

на 2 и 3 = 6 А

на 4 = 6 А

U = I*r

последовательно складываем, параллельно равно напряжение, а с током наоборот
