Question

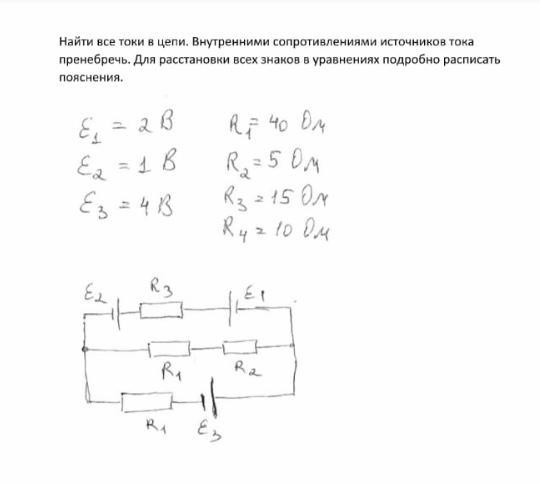

Помогите найти все токи в цепи

Answer 1

Ответ:

I1=0.0983A,  I2=0.055A,  I3=0.153A,

Объяснение:

Токи на рис. направлены: влево- верхняя ветка I1, ниже влево-I2,

нижняя ветка -вправо I3.

Метод узловых напряжений: Uab=(E2-E1)*g3 +E3*g4/ g3+g4+g1,2=

(1-2)*0.066 +4*0.1/0,066+0.1+0.022=0.466/0.188=2.475В,,

I1= -E+Uab/R3= -1+2.47/15=0.0983A,

I2=Uab/R1,2=2.47/45=0.055A,

I3=E3-Uab/R4=4-2.47/10=0.153A,

I3=I1+I2   сходится
