Question

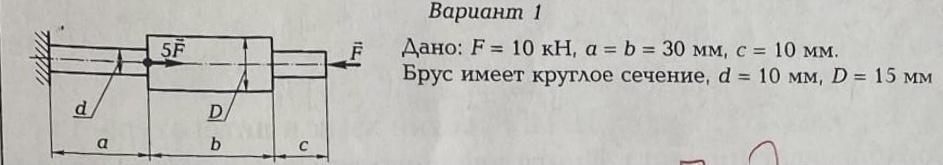

Помогите решить пожалуйста, срочно!

Answer 1

Ответ:

Объяснение:

площадь сечения для каждого участка:

Aa = Ac = пd^2/4 = 3,14*0,010^2/4 = 78,5*10^-6 м2

Ab = пD^2/4 = 3,14*0,015^2/4 = 176,625*10^-6 м2

продольные силы N по участкам

Nc = - F = - 10 кН (сжатие)

Nb = - F = - 10 кН (сжатие)

Na = 5F - F = 4F = 4*10 = 40 кН (растяжение)

строим эпюру продольных сил N

напряжения σ по участкам

σс = Nc/Ac = - 10*10^3 / 78,5*10^-6 = - 127,4 МПа

σb = Nb/Ab = - 10*10^3 / 176,625*10^-6 = - 56,6 МПа

σa = Na/Aa =   40*10^3 / 78,5*10^-6 = 509,6 МПа

строим эпюру напряжений σ
