Question

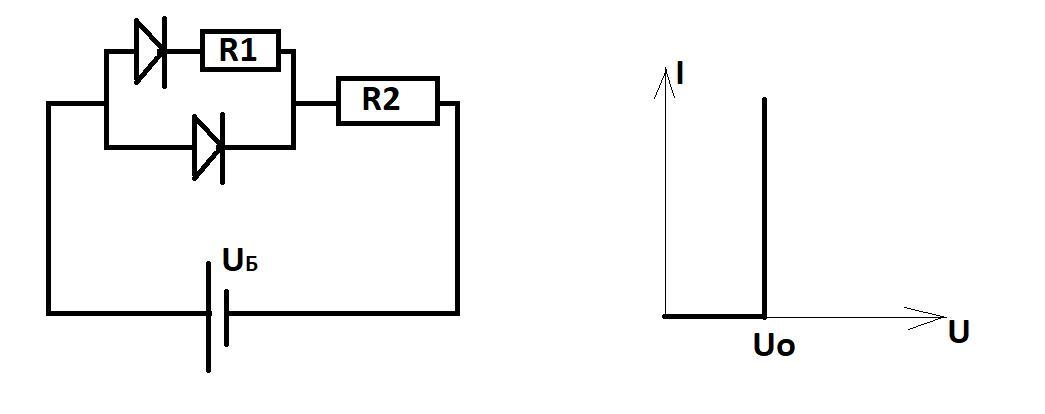

Гектор решил собрать схему из резисторов и диодов. Вольт-амперная характеристика диода представлена на графике, где U0=2В. Определите чему будет равна сила тока на резисторе R1 и на резисторе R2. Напряжение на батарее 12В, R1=10 Ом, R2=20 Ом . Ответ выразить в мА с точностью до целых.

Answer 1

Ответ:

0 и 600

Объяснение:

через резистор R1 ток не течёт и равен 0, а через резистор R2 течёт ток с силой 600 мА так - как R = U*I

Answer 2

Ответ:

500 мА

Объяснение:

Вы забыли что на диоде нижнем падает напряжение 2 В, поэтому при решении надо от 12 В отнять эти 2 В. И ответ будет (12 - 2)/20 = 500 мА
