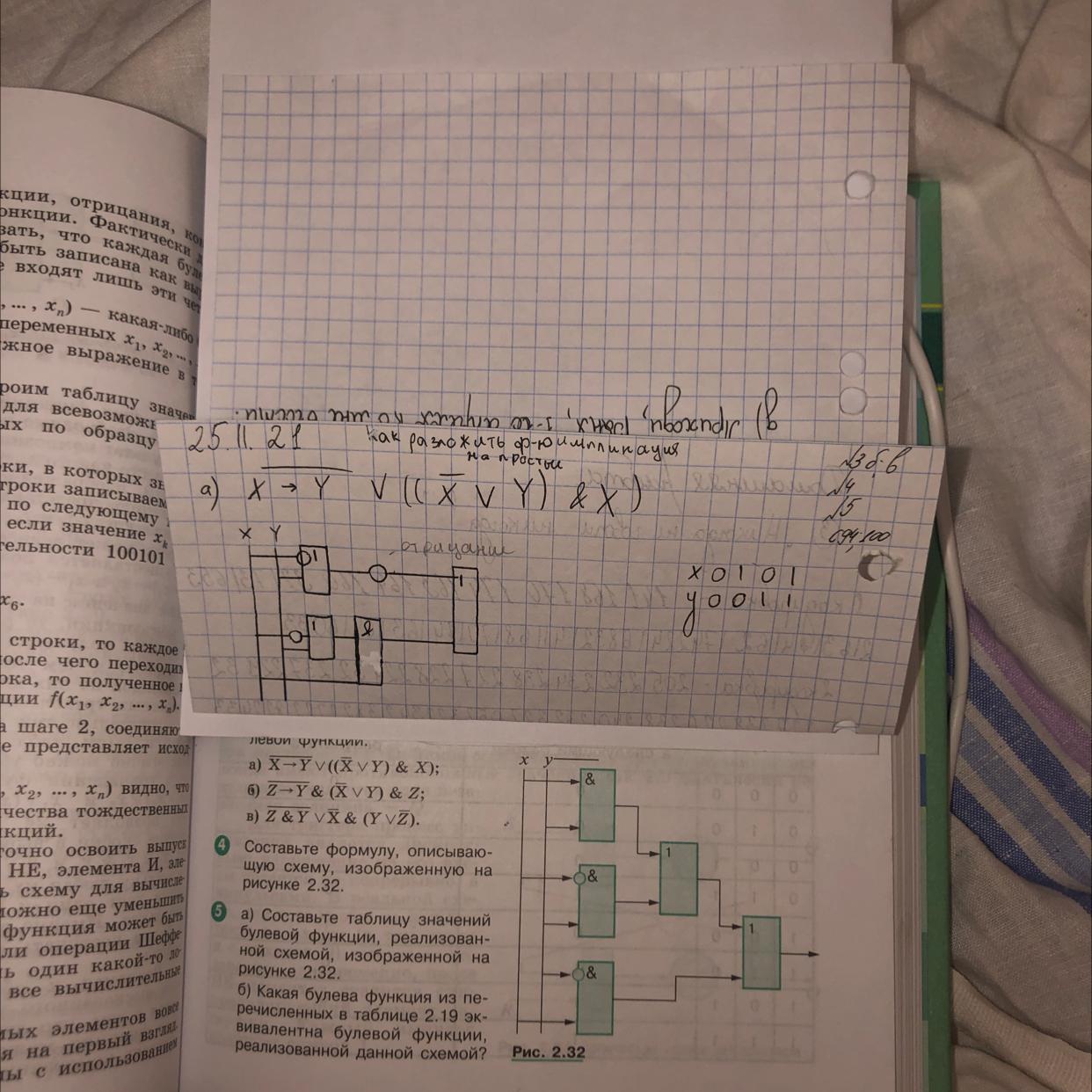

СРОЧНО ПОМОГИТЕ ПОЖАЛУЙСТА БУЛЕВЫЕ ФУНКЦИИ (задание 3, 4, 5) хоть что-нибудь. Если поможет есть пример задания 3, под буквой а) (сверху над фото)
Приложения:

royarina125:
Задание 3 - Из ветвлений И, ИЛИ, НЕ постройте схему по заданному выражению болевой функции
Ответы
Ответ дал:
1

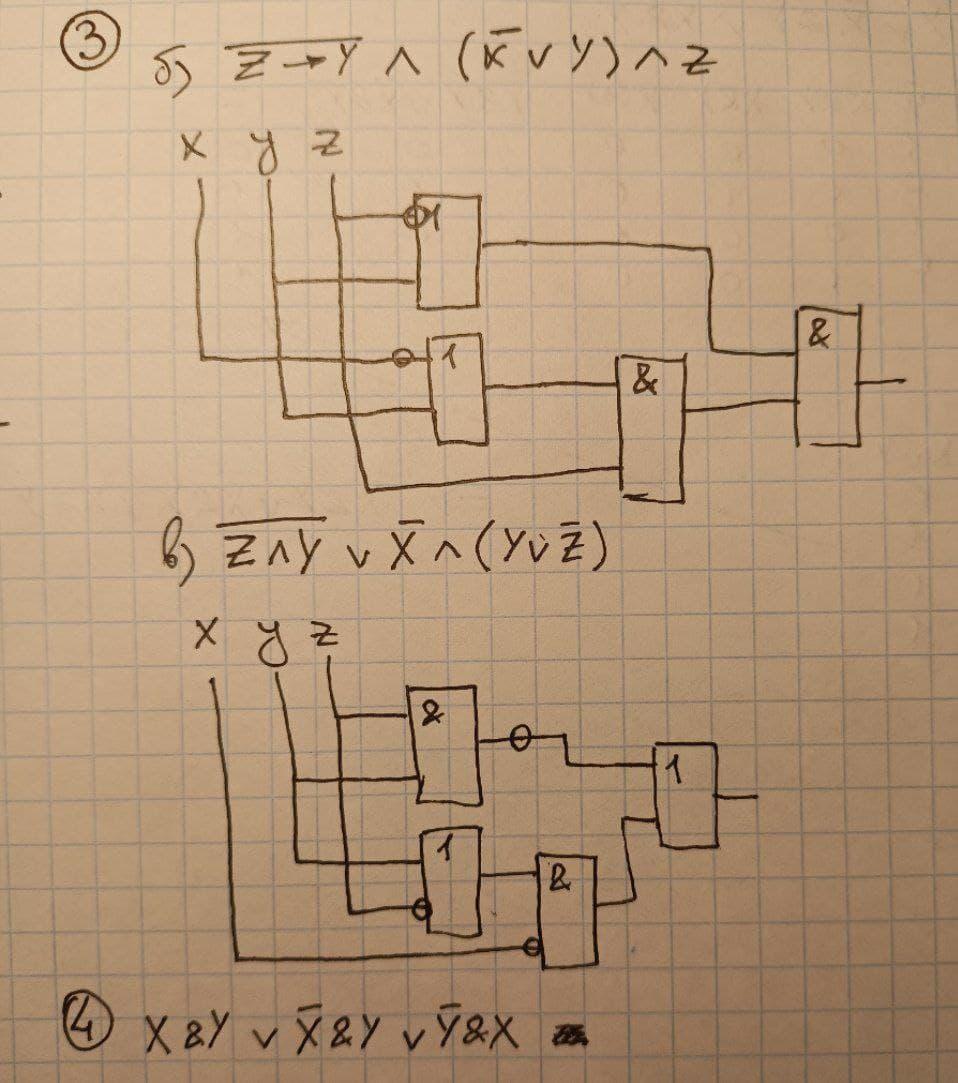

Решенные задания находятся на прикрепленных фотографиях.
Примечание: в задании 5 в пункте б) есть упоминание таблицы, которую Вы не прикрепили к вопросу, поэтому я лишь предположил, какое выражение там может быть, и доказал, что это так.
Приложения:
