Question

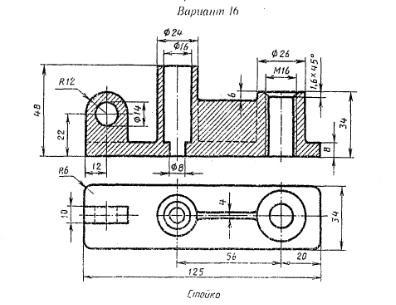

Инженерная графика 16 вариант.
Выполнить чертеж с исправлением допущенных на нем ошибок

Answer 1

Ответ:

Объяснение:

Вид спереди:

1. Убрать штриховку с тонких ребер.

2. Добавить горизонтальную линию разделяющую отверстия диаметрами 8 мм и 16 мм.

Вид сверху:

Добавить окружность без 1/4 - обозначение резьбы на чертеже
