Question

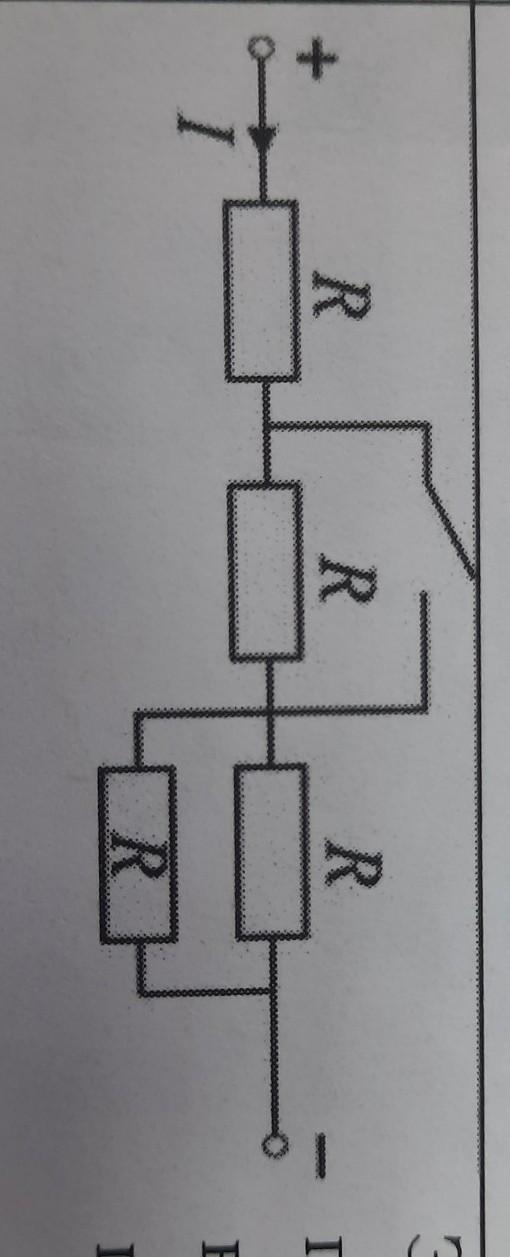

Электрическая цепь подсоединена к постоянному напряжению. Определите во сколько раз изменится ток І на входе цепи, если ключ замкнуть. R =5 Ом​

Answer 1

При незамкнутом ключе сопротивление цепи равно R+R+(R/2) = 2,5R.

Если ключ замкнуть, то одно сопротивление исключается.

Получим сопротивление  R+(R/2) = 1,5R.

Ток вырастет в 2,5/1,5 = (5/3) раз.
