помогите, пожалуйста. черчение 9кл. тема "сечения и разрезы"

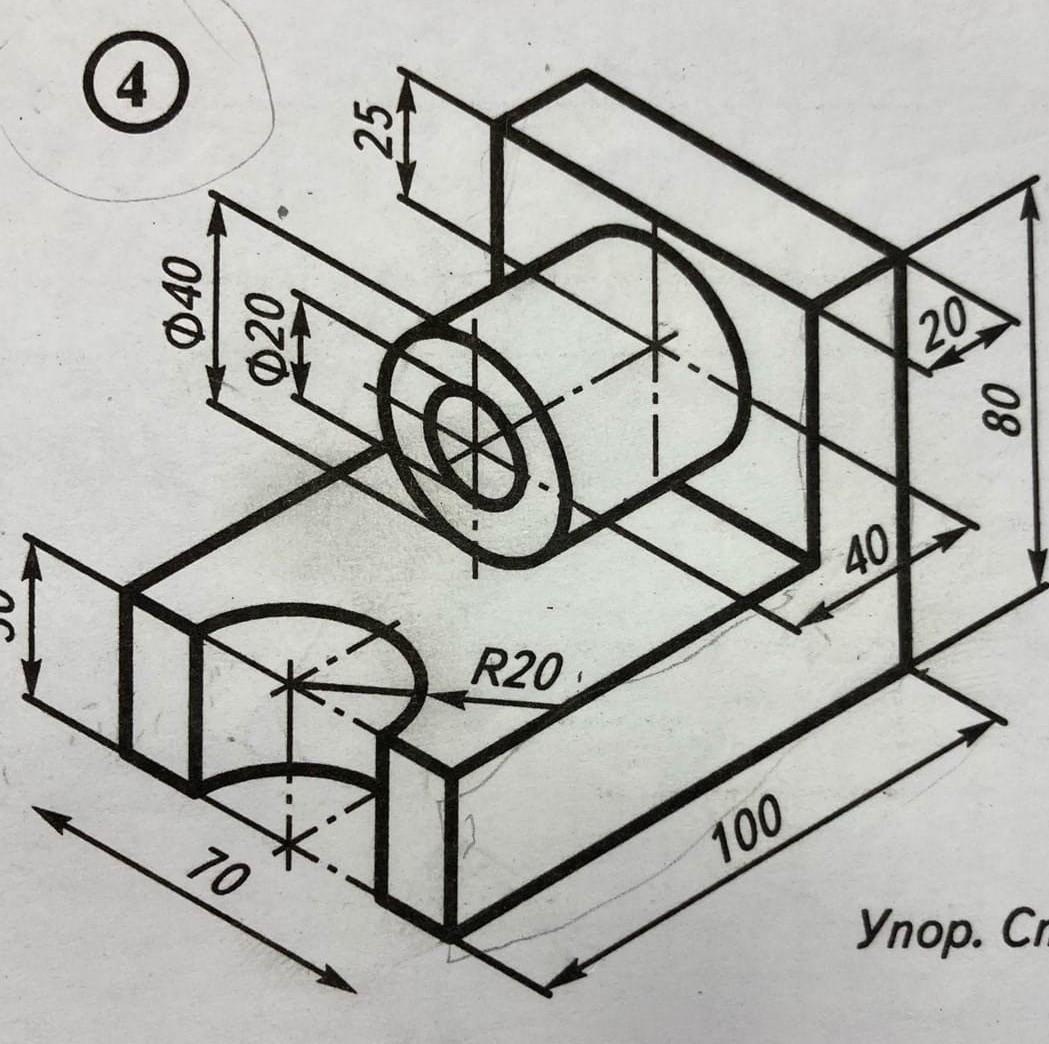

начертить делать с разрезом, все отверстия сквозные

Как это сделать? :(
спасибо заранее
​

Приложения:

Ответы

Ответ дал: Букса
0

Ответ:

Объяснение:

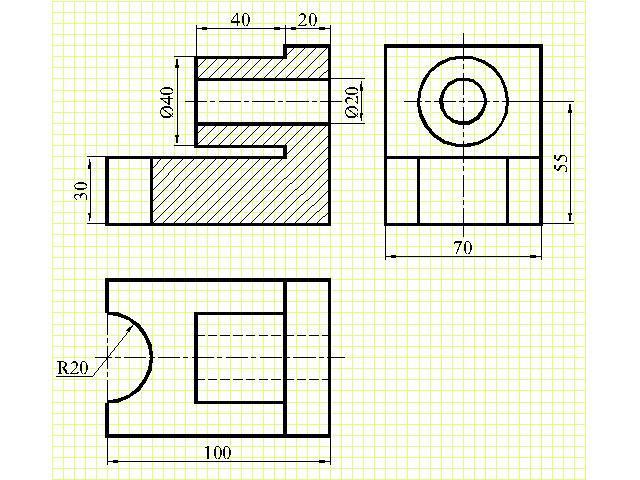

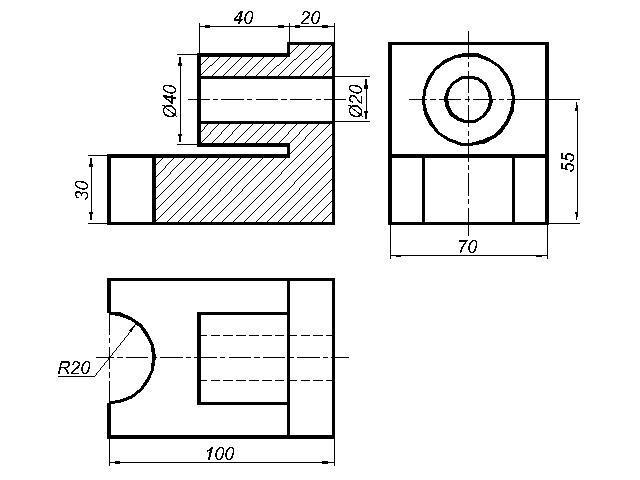

Вид спереди заменен фронтальным разрезом.

Приложения:
sasha2004top: Букса реши мне, завтра сдавать
