Ответы
Ответ:

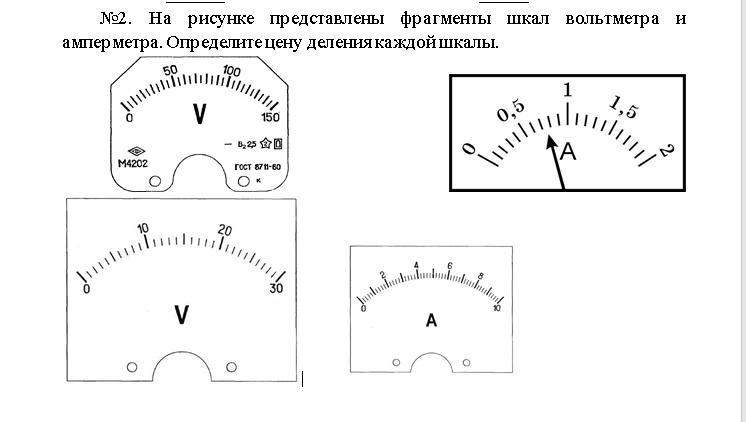

Левый верхний вольтметр
От 0 до 50 10 делений(0 не учитывается), 50/10 = 5 Вольт на 1 деление
Правый верхний амперметр
От 0 до 1 10 делений(0 не учитывается), 1/10 = 0,1 Ампер на 1 деление
Левый нижний вольтметр
От 0 до 10 10 делений(0 не учитывается), 10/10 = 1 Вольт на 1 деление
Правый нижний амперметр
От 0 до 2 10 делений(0 не учитывается), 2/10 = 0,2 Ампер на 1 деление
Правило. Для нахождения цены деления любой шкалы, надо выбрать два соседних деления с цифрами. Найти разницу, вычесть. Разделить на число маленьких делений (не путать со штрихами). Тогда мы получим значение измеряемой величины в 1 маленьком делении. Это и есть "ЦЕНА ДЕЛЕНИЯ".
1) Ц.Д.=(150 - 100)/10=5 В (вольт).
2) Ц.Д.=(30 - 20)/10=1 В.
3) Ц.Д.=(1 - 0,5)/5=0,5/5=0,1 А (ампер)
4) Ц.Д.=(6 - 4)/10=2/10=0,2 А .
Вольтметры слева, амперметры справа.
