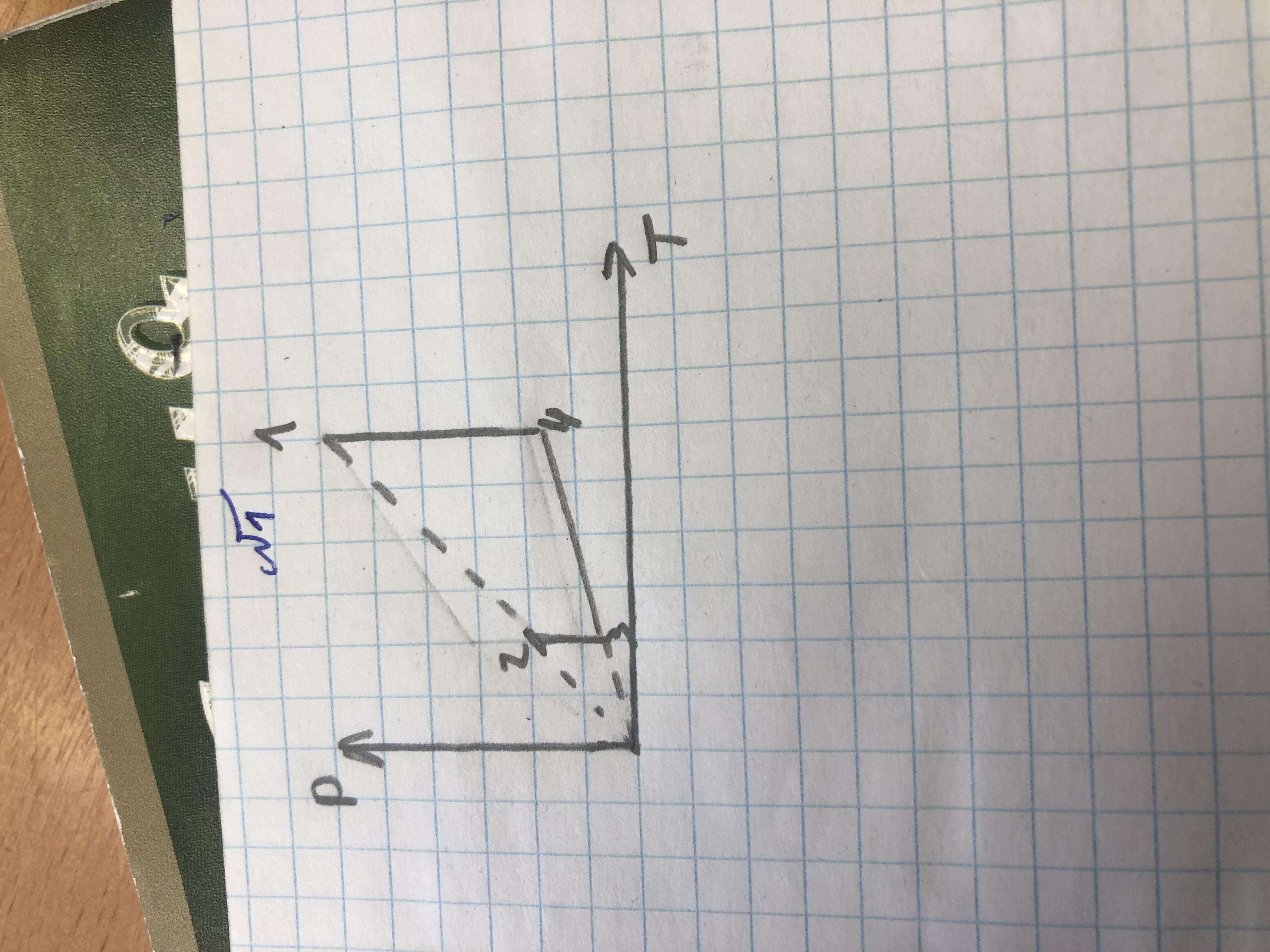

срочно! график изотермических процессов! кто сможет помочь решить? 35 БАЛЛОВ!

Answer 1

Ответ:

Объяснение:

Строим графики изопроцессов.

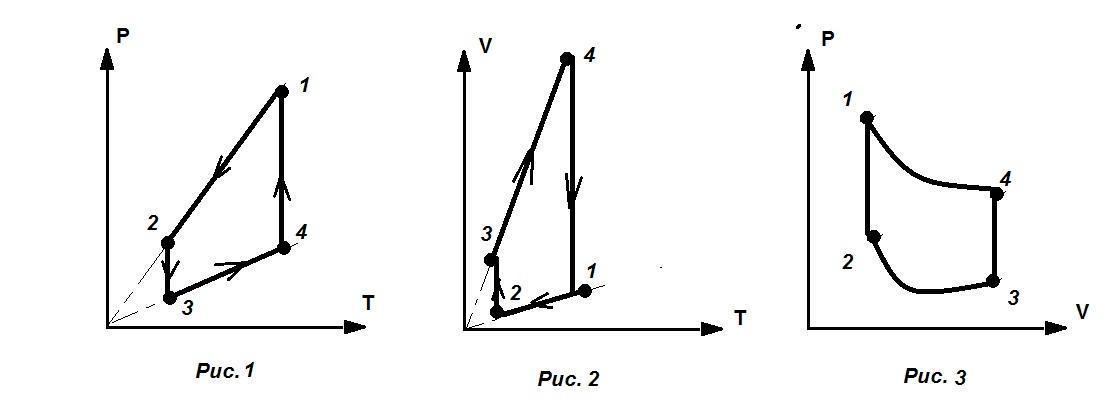

На рис. 1 - исходный процесс. Проанализируем его.

Переход 1-2:

V-const;  P ↓;   T↓

Переход 2-3:

T-const;  P ↓;   V↑

Переход 3-4:

V-const;  P ↑;   T↑

Переход 4-1:

T-const;  P ↑;   V↓

С учетом этого строим графики в осях VT (рис.2) и PV (рис.3)
