Помогите с заданием по Черчению, пожалуйста.
Нужно нанести все размеры на этом предмете.
Приложения:
Kozmo888:
Разрез делать можно или нужно? И напиши еще к какому дню тебе это надо, если сегодня то постараюсь успеть. Я просто немного занят, так как у меня началась учеба, надо писать курсовую и тд и тп :)
Разрез делать не нужно, просто указать все размеры. :) К завтрашнему дню.
Проблема то просто такая, мне внутренние размеры указывать без разреза? Или внутренние размеры вообще не указывать? А то у меня по Начертательной геометрии именно из за того что я размеры не всегда все указываю стоит 4 за экзамен :D
А пока начерчу и набросаю размеры которые не внутри
Если бы я сейчас делал этот чертеж для преподавателя, я бы добавил еще один вид, и сделал бы разрез на данном виде, чтобы показать внутренние размеры, как я помню( довольно смутно) - внутренние размеры можно указать только при разрезе, но я точно не помню. И еще, вы проходили разрезы?
Данные размеров брать из данного чертежа, или без цифр?
Размеры можно любые, главное, чтобы они были.
Ответы
Ответ дал:
1

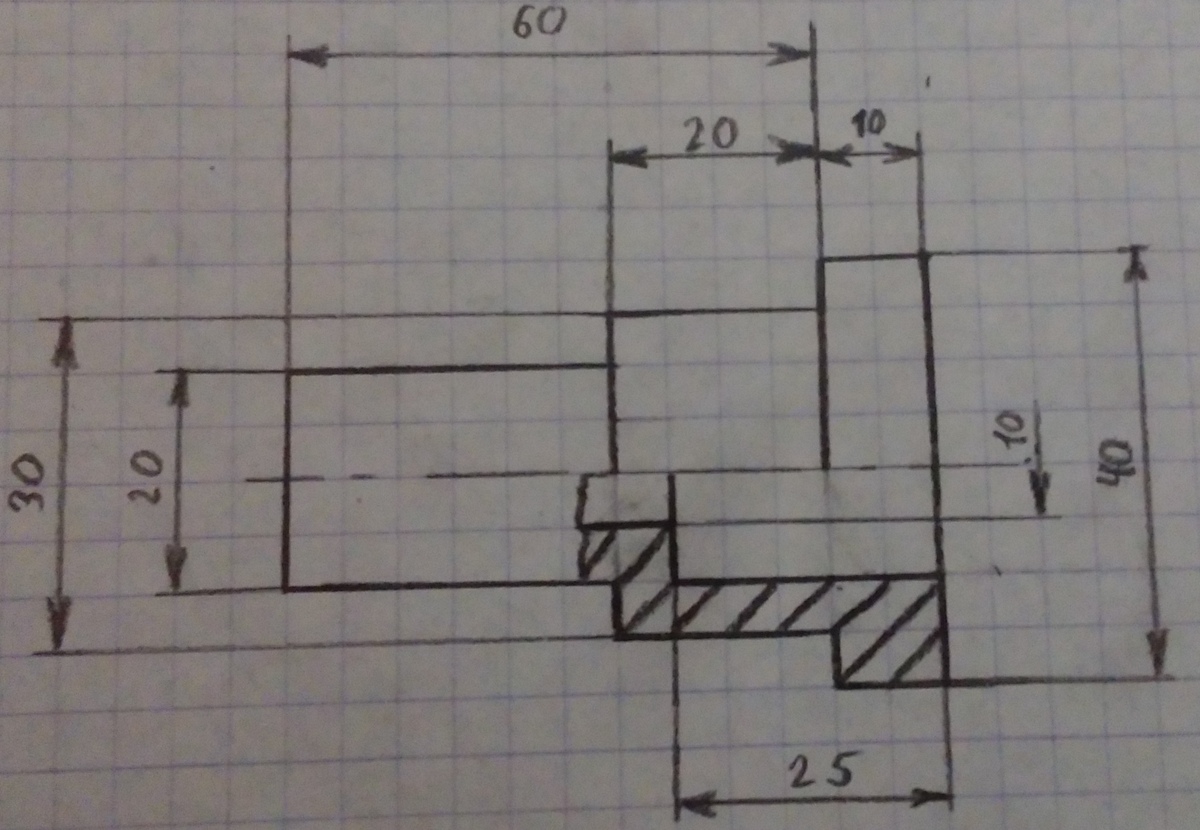

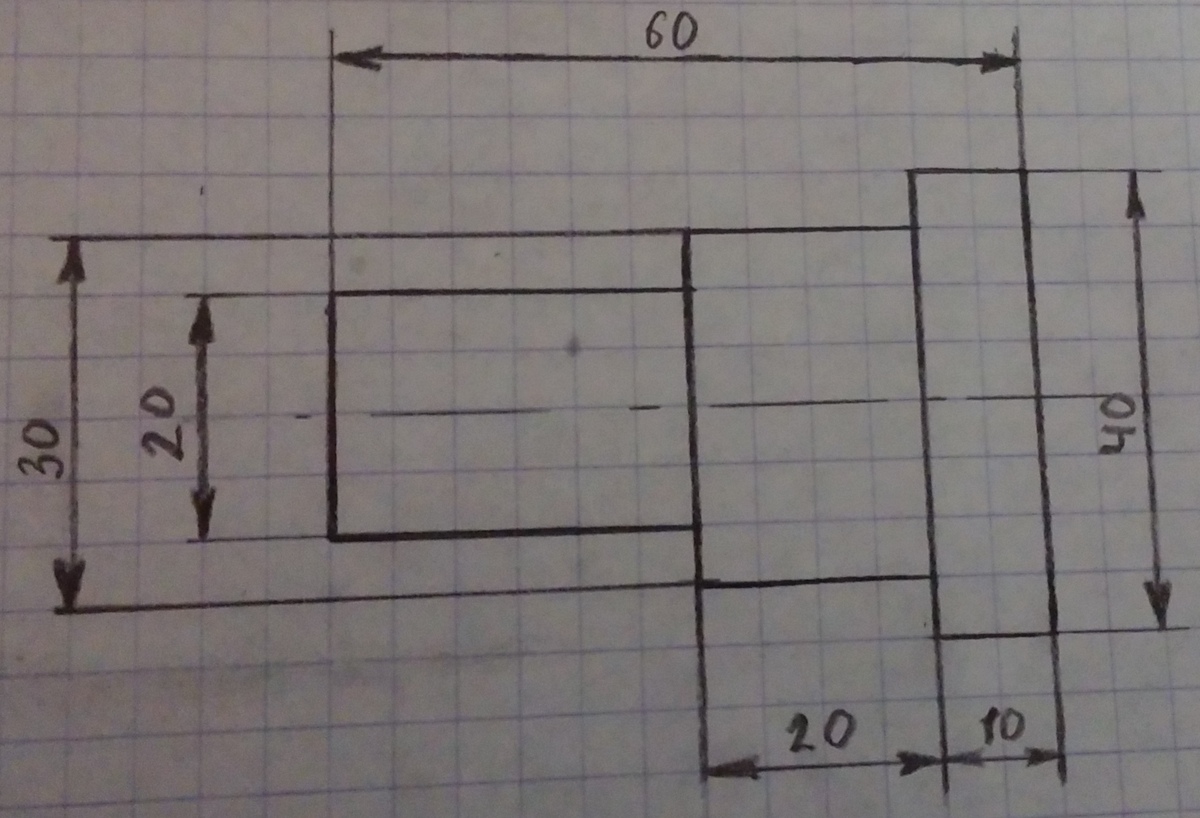

Я начертил два чертежа, один без разреза, второй с разрезом. Тот который с разрезом имеет все размеры данного чертежа, но это университетский уровень (по крайне мере я не проходил черчение в школе).
Приложения:
На втором чертеже где разрез, вверху где размер 60, он неправильно изображен он должен занимать всю длину, как на первом чертеже, если возьмешь второй чертеж то исправь, если не заметила.
ну или поставь заместо 60 50, тоже правильно будет.
