Question

Черчение. 9 класс.

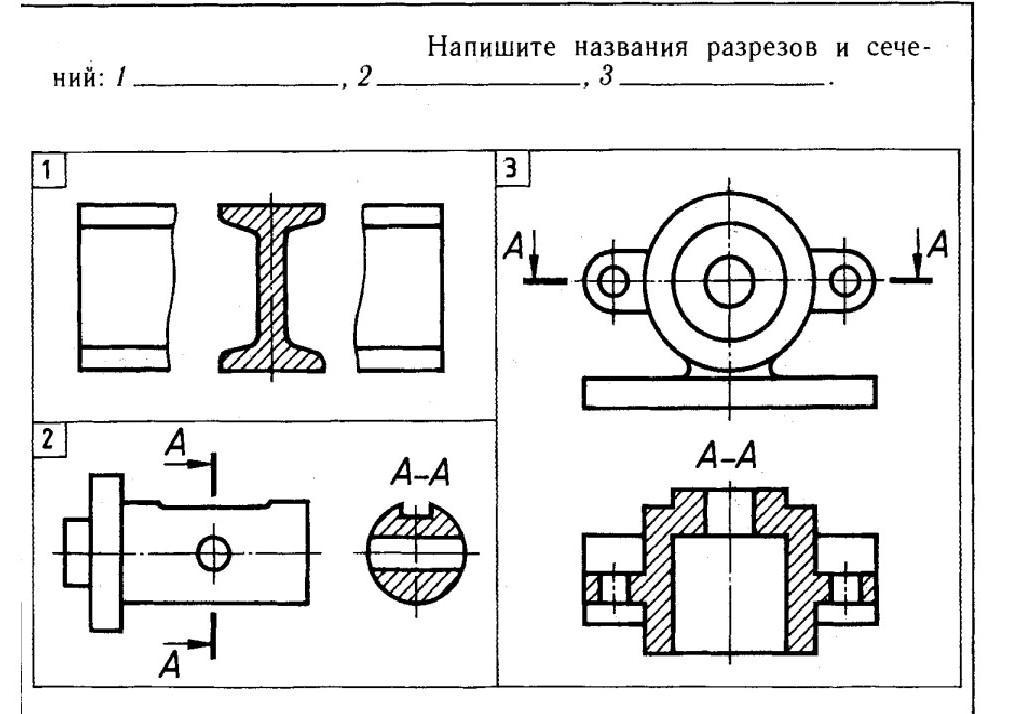

Напишите название разрезов и сечений :
​

Answer 1

1. Вынесенное профильное сечение, расположенное в разрыве между частями вида.
2. Вынесенное профильное сечение, построенное в проекционной связи с видом.
3. Горизонтальный разрез.
