Question

СРОЧНО

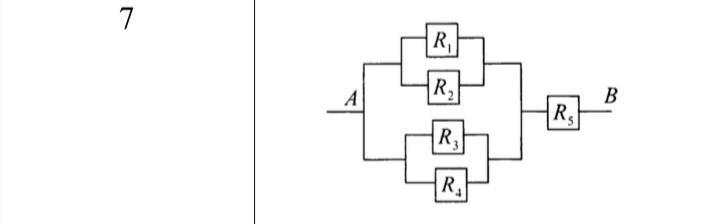

Задание: рассчитать полное сопротивление цепи; сопротивление всех резисторов одинаково и равно R1=R2=R3=R4=R5=1 Ом.
ПЖ ОЧЕНЬ НАДО

Answer 1

Ответ:

Объяснение:

Сопротивления параллельных ветвей:

R₁₂ = R₁·R₂ / (R₁ + R₂) = 1·1 / (1 + 1) = 0,5 Ом

R₃₄  = R₃·R₄ / (R₃ + R₄) = 0,5·0,5 / (0,5 + 0,5) = 0,25 Ом

R₁₂₃₄ = R₁₂·R₃₄ / (R₁₂ + R₃₄) = 0,25·0,25 / (0,25 + 0,25) = 0,125 Ом

Полное сопротивление:

Rобщ = R₁₂₃₄ + R₅ = 0,125 + 1 = 1,125 Ом
