Question

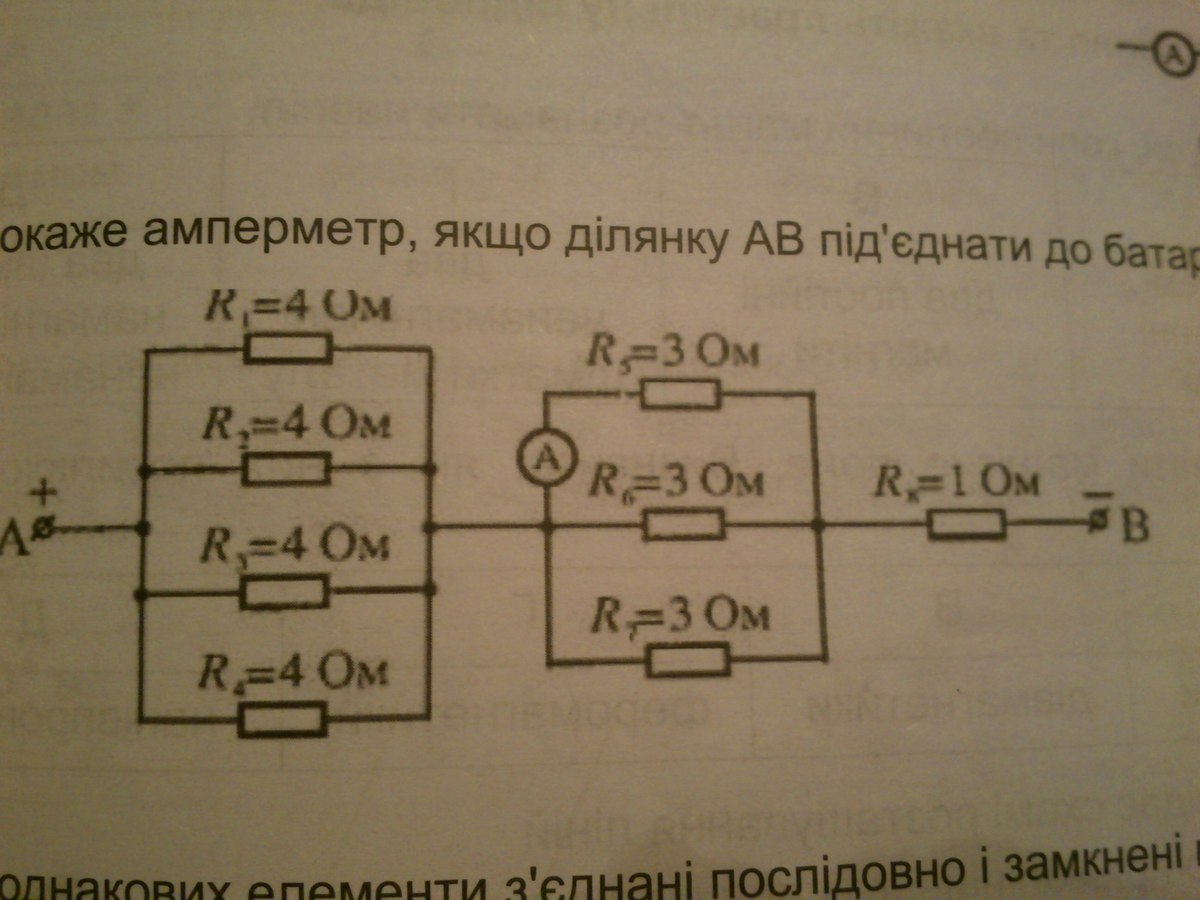

Что покажет амперметр ,если участок AB подсоединить к батареи с напряжением 4,5 В?

Answer 1

1,2,3,4- параллельно R1-4=1 Ом  R1-4=R1/4
5,6,7- параллельно    R5-7= 1 Ом  R5-7=R5/3
R1-4,R5-7,R8- последовательно R=R1-4+R5-7+R8=3 Ом
Общий ток в цепи I=U/R=4,5/3=1,5 А
токи I5=I6+I7=1,5/3=0,5 A
