Question

ЧЕРЧЕНИЕ! 75 баллов необходимо выполнить чертеж одного из вариантов в трёх проекциях: главный вид, вид слева, вид сверху​. Обязательно указать все, что требуется: разрезы, сечения, размеры и т.п. ​

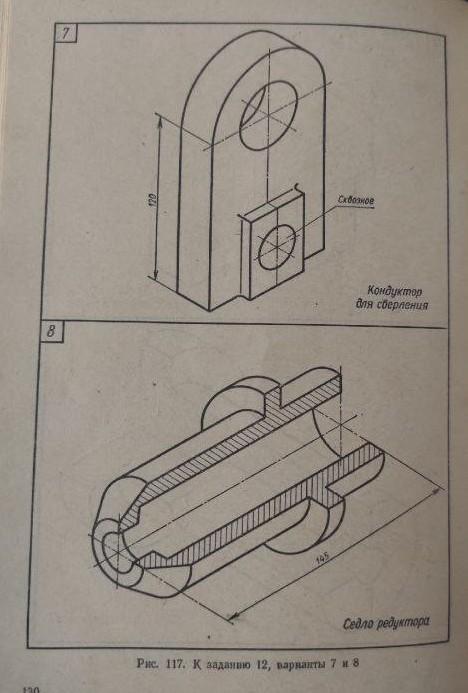

Answer 1

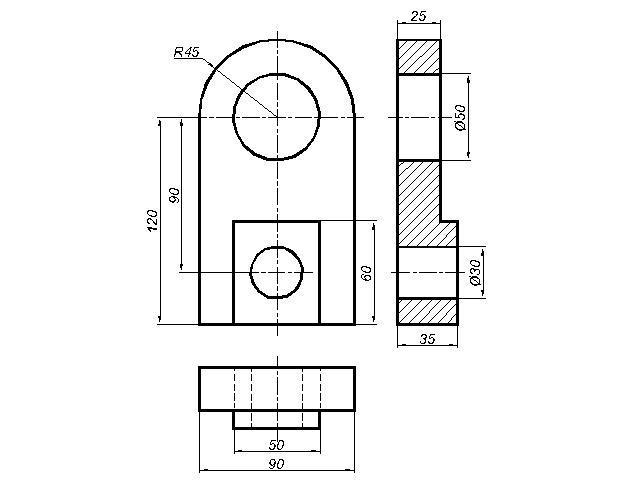

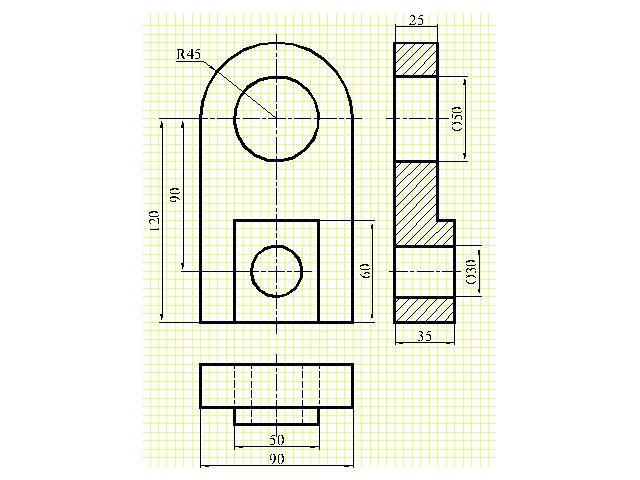

    Для первой детали выполнила профильный разрез. Для этой детали достаточно начертить два вида (спереди и профильный разрез), а вид сверху не несет никакой информации. Размеры, указанные на виде сверху можно перенести на вид спереди (главный вид).

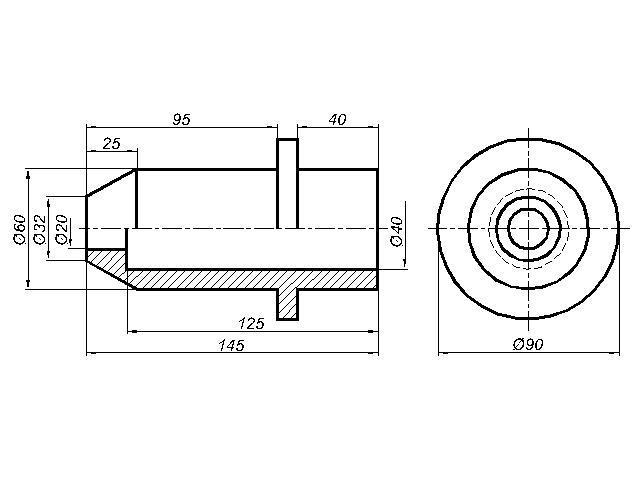

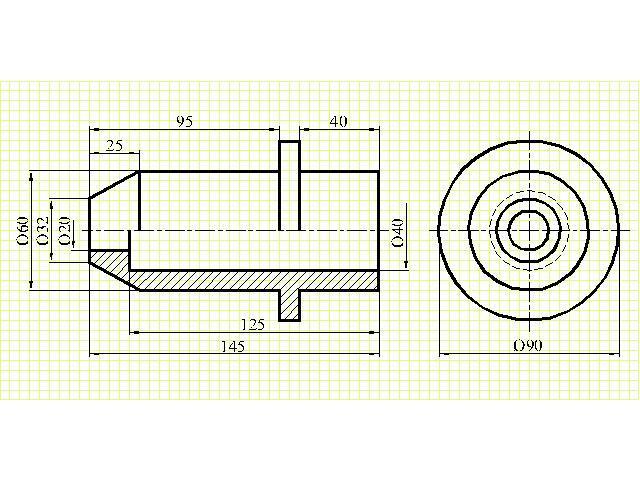

    Для второй детали вид спереди выполнила, как 1/2 вида + 1/2 фронтального разреза. Для многих деталей вращения достаточно начертить один главный вид, т.к., благодаря,  условным обозначениям (диаметр) можно понять конструкцию детали по одному виду. Я начертила вид слева, на всякий случай, а вот вид сверху чертить не нужно, т.к. он повторяет главный вид, только без разреза.
