Question

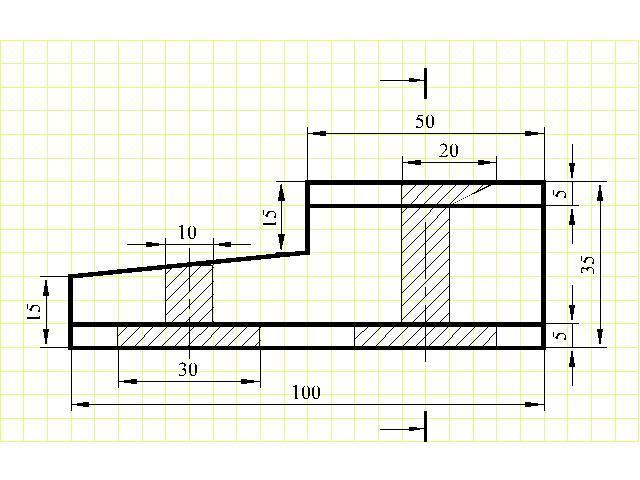

по наглядному изображению выполните чертёж с необходимыми наложенными сечениями.нанесите размеры

Answer 1

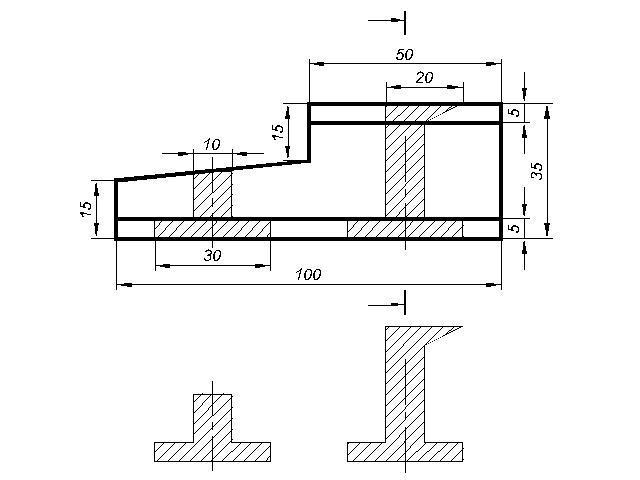

Для правого сечения обязательно нужно указать направление взгляда (стрелочки), т.к. нет оси симметрии.

На третьем чертеже в приложении показала, на всякий случай) как выглядят сечения, т.к. на чертеже не очень понятно.

Удачи!
