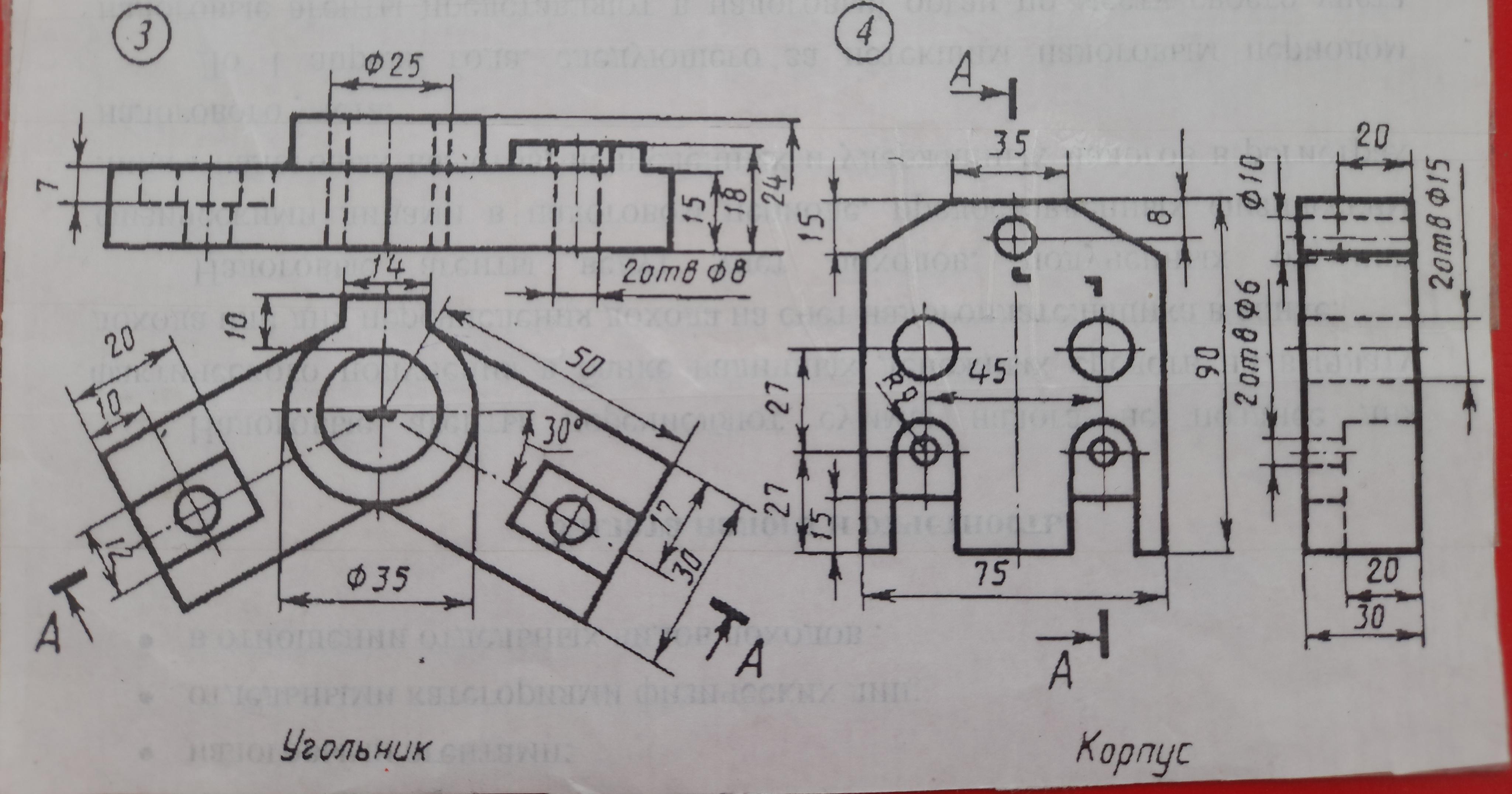

3 надо сделать по картинке Сложный Разрез.
4нужно сделать наклонное изображение.
Перечертить все детали которые на карточки показать разрез нанести размеры.
Приложения:
Ответы
Ответ дал:
1

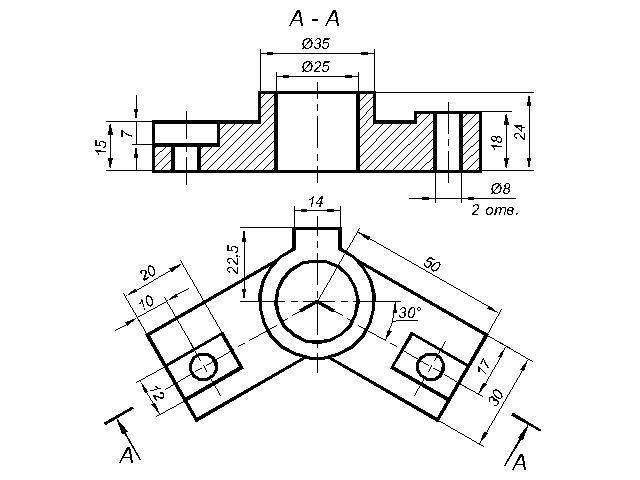

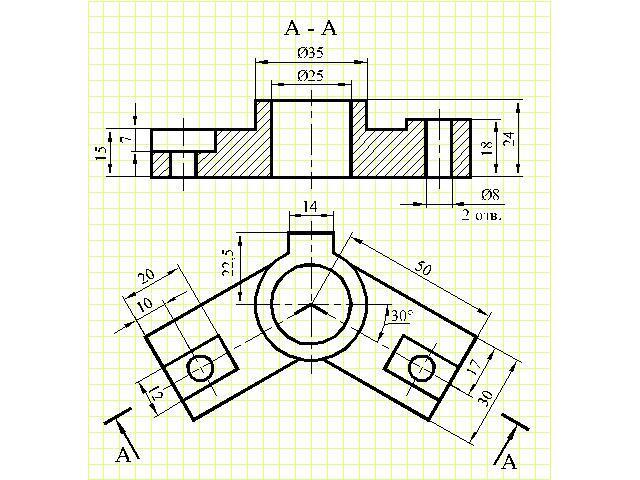

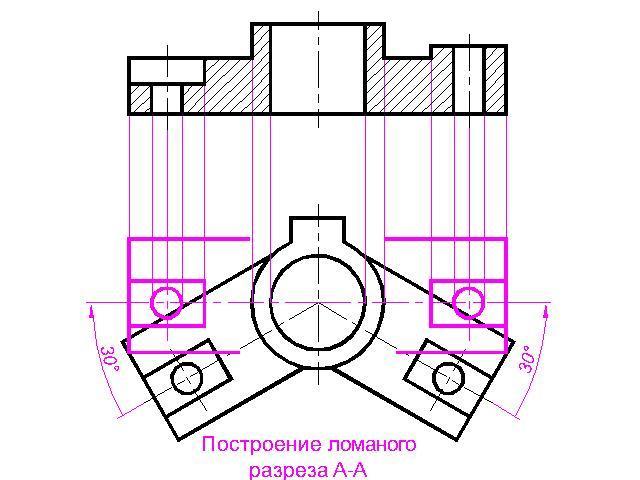

Первое задание - ломаный разрез.

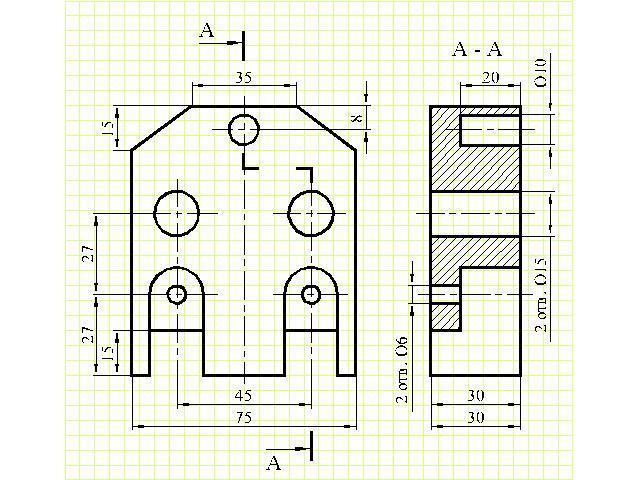

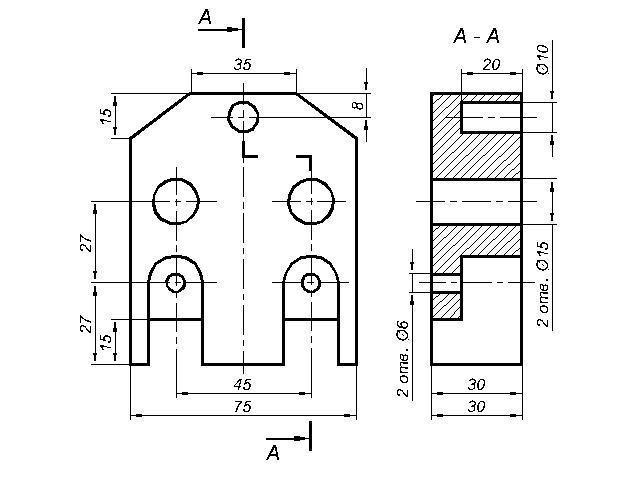

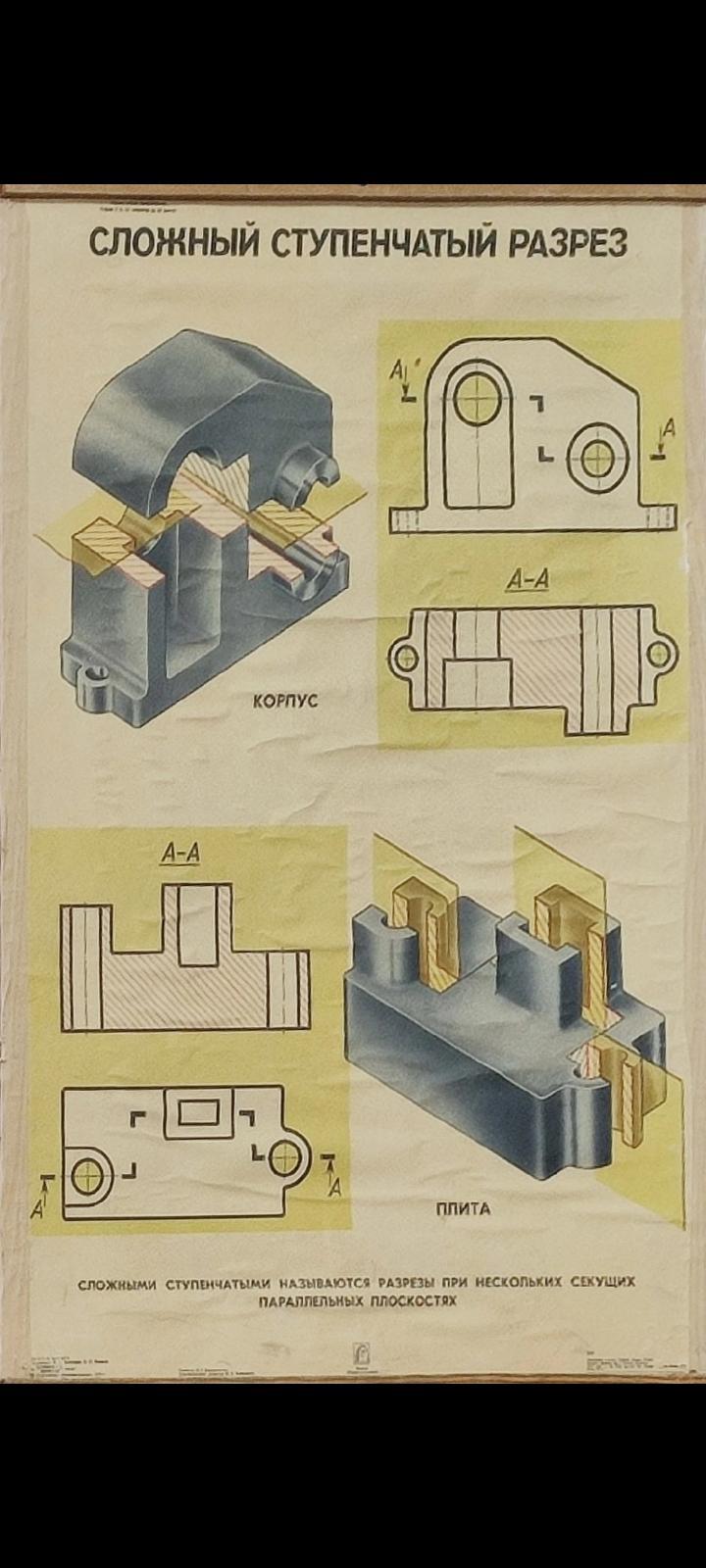

Второе задание - ступенчатый разрез.
Во втором задании на виде слева вверху указан размер 20 мм, думаю, что это глухое отверстие. Я начертила глухое.
Приложения:
mm0400:
Огромное спасибо Вам за помощь. Благодарю за Ваши усилия, поддержку и потраченное время. :)
Без вас я бы не справился
Поверьте в себя и у Вас все получится, а я буду, по-возможности, рядом. Удачи Вам!!! Огромной удачи!
