Question

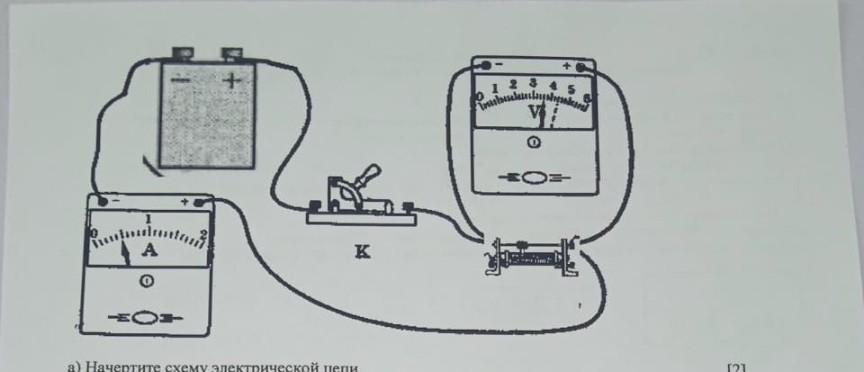

На рисунке изображена электрическая цепь

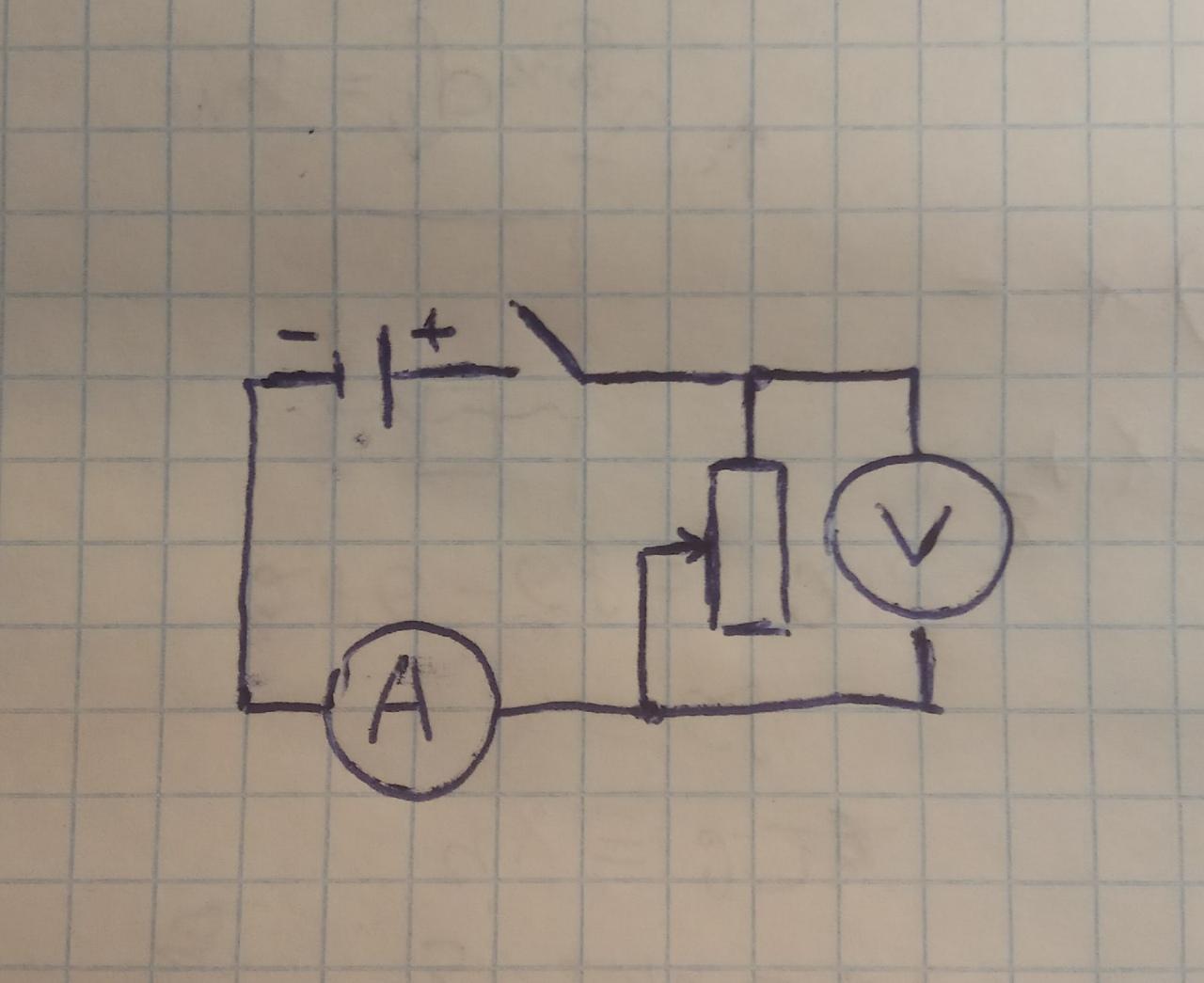

a) начертите схему электрической цепи

b) запишите показания амперметра с учетом погрешности прибора

c) запишите показания вольтметра с учетом погрешности прибора

d) определите сопротивление резистора​

помогите пожалуйста

Answer 1

Ответ:

Погрешность - цена деления (обычно так, если не указано конкретное число)

I (сила тока, показание амперметра) = (0,5 +- 0,1) А

U(напряжение, показание вольтметра) = (3,6 +- 0,2) В

реостат - резистор переменного сопротивления

R = U/I (закон Ома)

R = 3,6 / 0,5 = 7,2 Ом
