Question

солнышки, помогите пожалуйста срочно

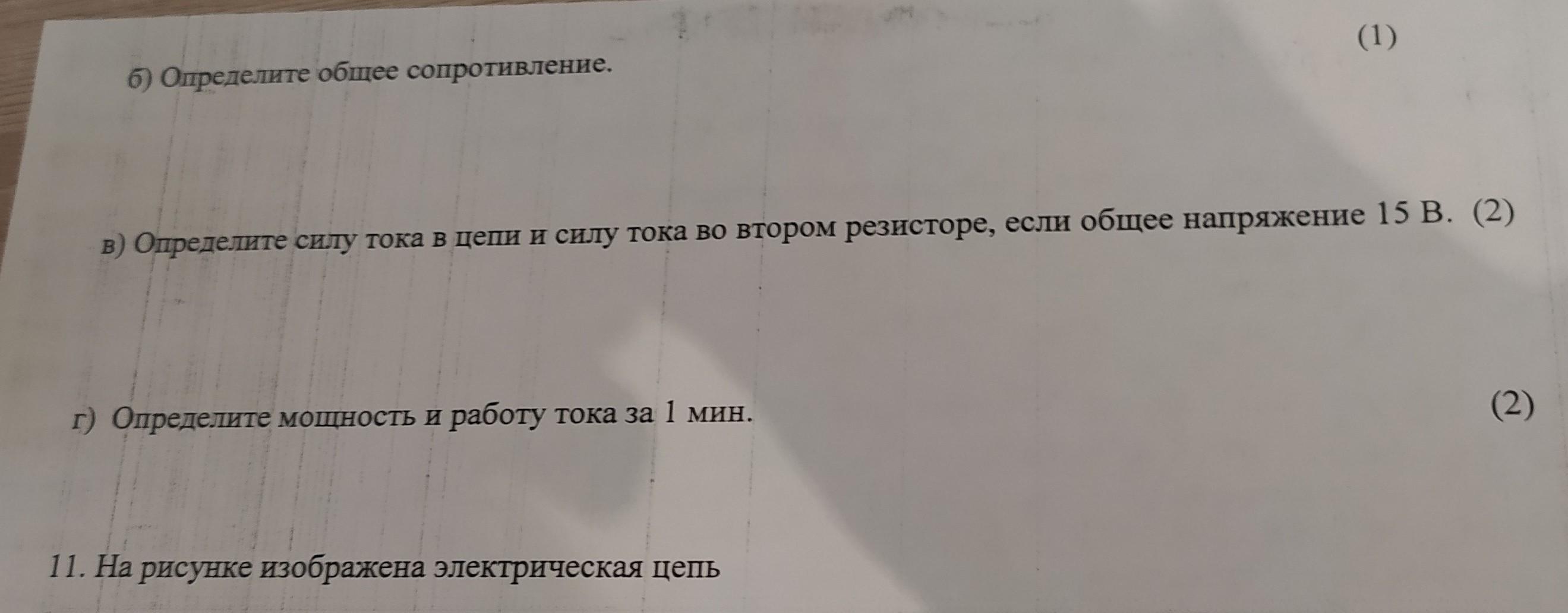

(1) 10. Третий резистор с сопротивлением R3 = 1 Ом подключен последовательно к двум резисторам соединенным параллельно. Сопротивление первого резистора R1 = 6 Ом и второго R2 = 12 а) Начертите схему смешанного соединения. о стальные задания на фото​

Answer 1

Ответ:

Объяснение:

R1=6 Ом   R2=12 Ом    R3=1 Ом    U=15 B    t=60 c

===

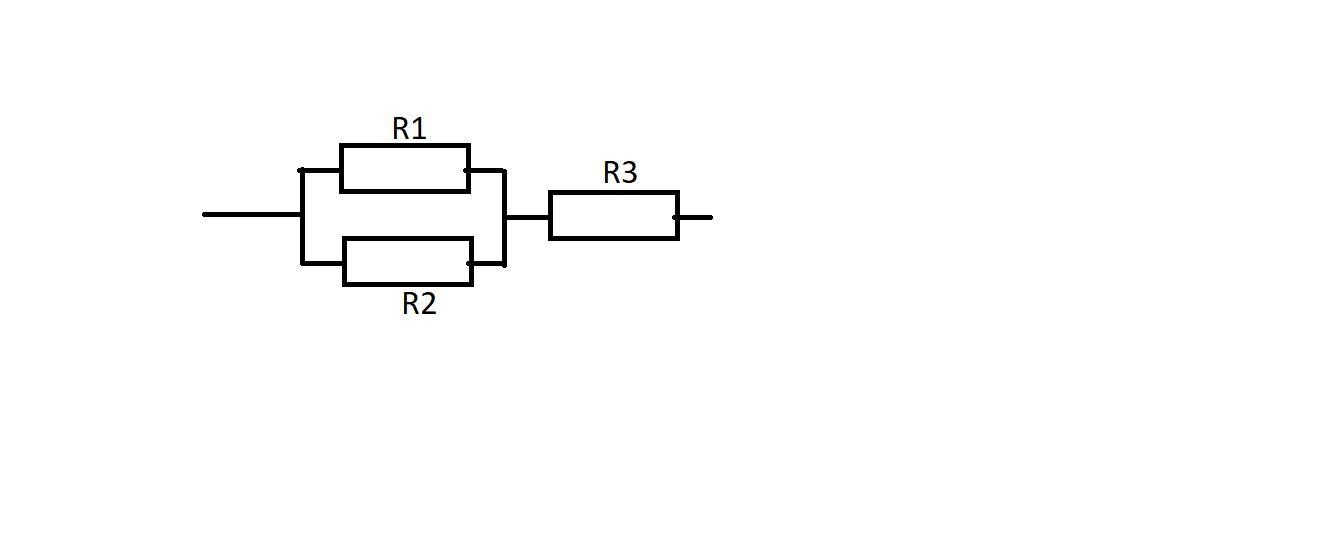

а) Смотри приложение

б) R12=R1*R2/(R1+R2)=6*12/(6+12)=4 Ом

R=R12+R3=4+1=5 Ом

в) I=U/R=15/5=3 A

U12=I*R12=3*4=12 B

I2=U12/R2=12/6=2 A

г) P=I*U=3*15=45 Вт

A=P*t=45*60=2700 Дж

==================================
