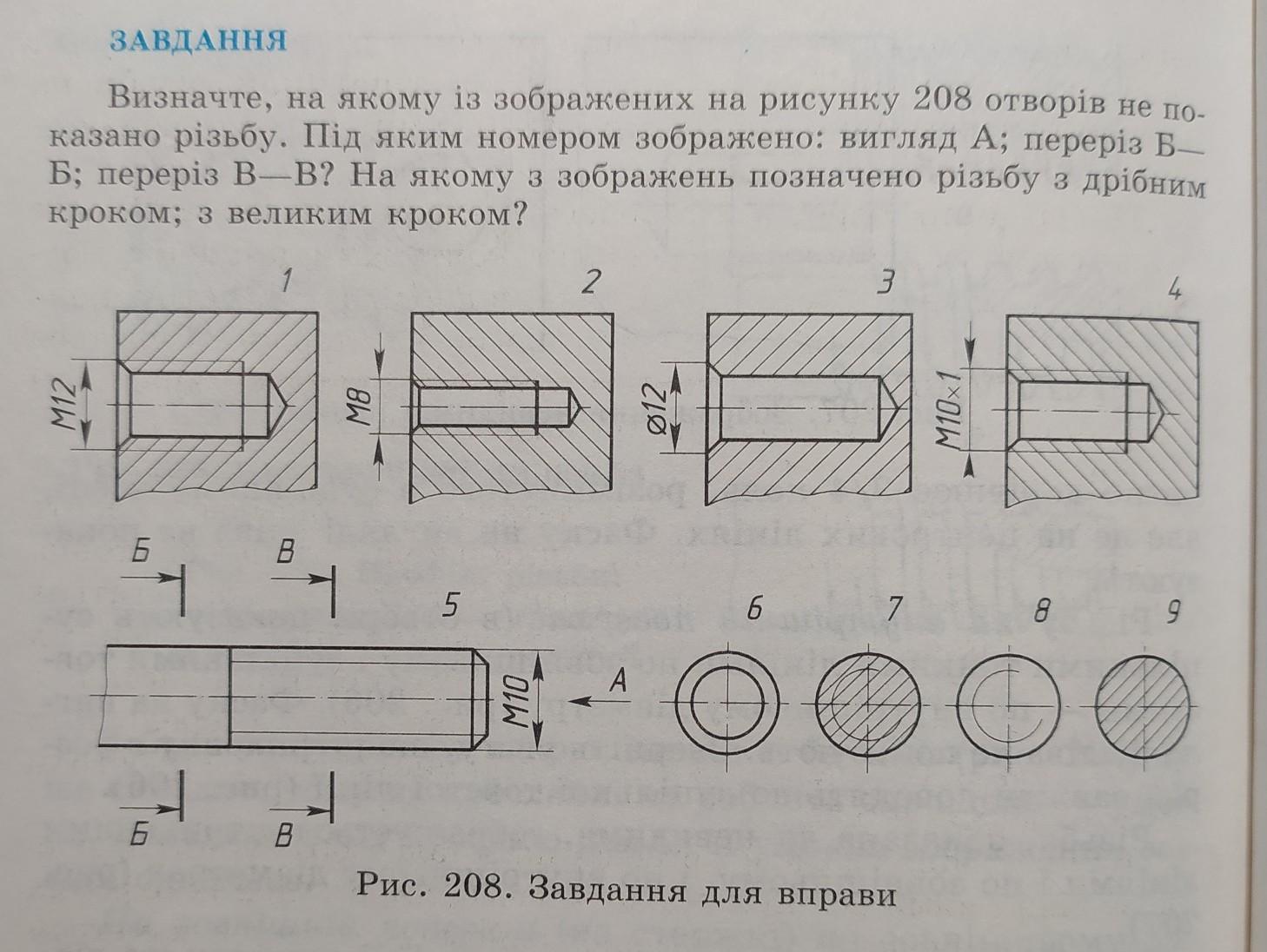

Черчение. Помогите пожалуйста!

Приложения:

Ответы

Ответ дал: Букса

Изображение 3 - не показана резьба

8 - вид А

9 - сечение Б-Б

7 - сечение В-В

lybkivskyiyra: Я скинул сюда в знания если тебе удобно тут если что-то не понятно напиши там в коментах я попробую ответит

elina1974: большое спасибо за ответ. Но у меня ищё один вопрос: на якому з зображень позначено різьбу з дрібним кроком а на якому з великим кроком? Буду очень благодарна если поможете.

elina1974: как я поняла 4- різьба з дрібним кроком, а 1,2, (5 не точно) - різьба з великим кроком

Букса: На чертеже резьба обозначена М12, М8 - это резьба с крупным шагом, т.к. размер крупного шага не указывают на чертеже. А, вот резьба М10-1 это номинальный размер резьбы = 10 мм с мелким шагом = 1 мм. Удачи!

Букса: Все верно. Изображение 1 и 2 - с крупным шагом, изображение 4 - с мелким шагом.

elina1974: спасибо!

Букса: Удачи!!!
