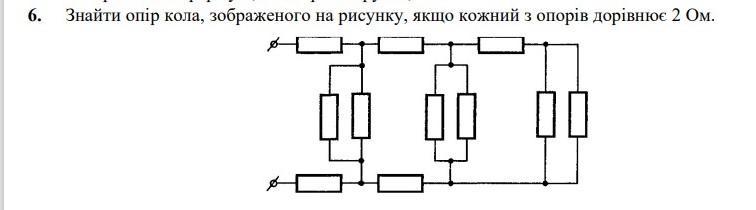

Question

срочно дам 40 балов заранния спосибо

Answer 1

Ответ:

Объяснение:

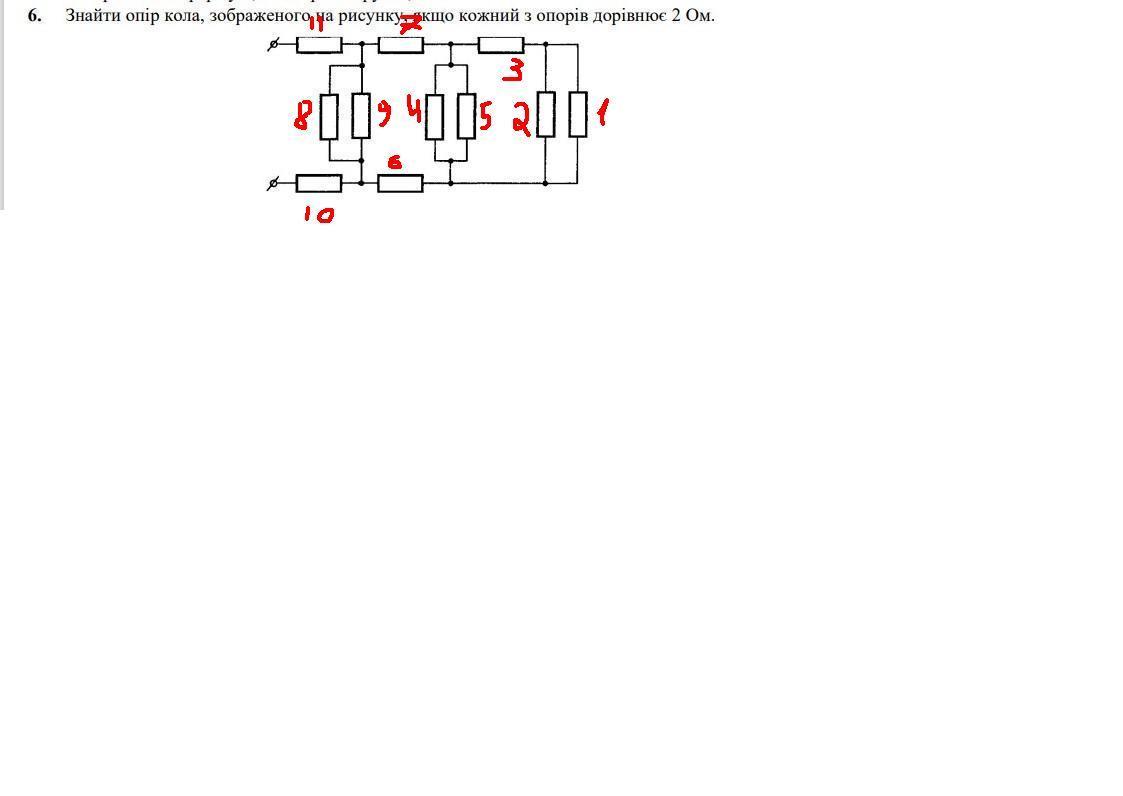

обозначим (пронумеруем) резисторы как на рисунке.

так как все резисторы равны

найдем эквиваленты

r12 = r45 = r89 = R/2 = 2/2 = 1 Ом

r123 = R3+r12 = 2+1 = 3 Ома

r12345 = r45*r123 / (r45+r123) = 1*3 / (1+3) = 0.75 Ома

r1234567 = R6+R7+r12345 = 2+2+0.75 = 4.75 Ома

r123456789 = r89*r1234567 / (r89+r1234567) = 1*4.75 / (1+4.75) == 0.8 Ом

тогда общее сопротивление

Rобщ = R10+R11 + r123456789 = 2+2+0.8 = 4.8 Ома
